패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:

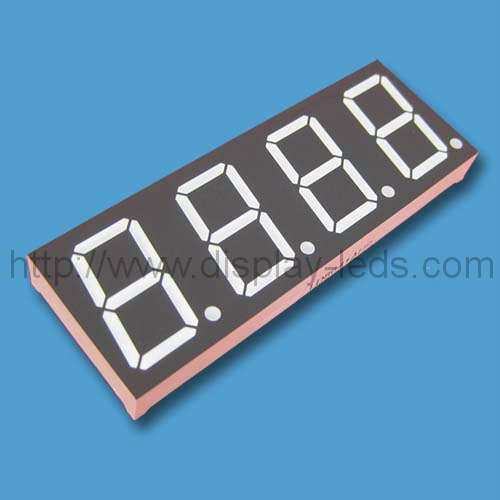

| 4 자리 7 세그먼트 LED 디스플레이, 자리 숫자 : 20.40mm (0.80 인치), 외형 치수 : 71.60x25.70x8.50mm (LxWxHmm) |
| 부품 번호 | 칩 | 나는V@나는에프= 20mA | Iv @ I에프= 20mA |
| 공통 음극 | 공유지 양극 | 자료 | 색깔 | WLD | 원세그 | 1 DP |
| 최소. | Typ. | 최소. | Typ. |
| LD8041CR | LD8041DR | GaAlAs | 슈퍼 레드 | 640 | 8 | 10 | 8 | 10 |
| LD8041CD | LD8041DD | GaAlAs | 하이 레드 | 640 | 18 | 25 | 18 | 25 |
| LD8041CO | LD8041DO | GaAsP | 주황색 | 625 | 7 | 9 | 7 | 9 |
| LD8041CY | LD8041DY | GaAsP | 노랑 | 588 | 8 | 10 | 8 | 10 |
| LD8041CG | LD8041DG | 갭 | 녹색 | 568 | 7 | 9 | 7 | 9 |
| LD8041CUR | LD8041DUR | AlGaInP | 울트라 레드 | 640 | 30 | 45 | 30 | 45 |
| LD8041CUO | LD8041DUO | AlGaInP | 울트라 오렌지 | 625 | 45 | 60 | 45 | 60 |
| LD8041CUA | LD8041DUA | AlGaInP | 울트라 앰버 | 605 | 30 | 45 | 30 | 45 |
| LD8041CUY | LD8041DUY | AlGaInP | 울트라 옐로우 | 595 | 30 | 45 | 30 | 45 |
| LD8041CUG | LD8041DUG | AlGaInP | 울트라 그린 | 573 | 30 | 45 | 30 | 45 |
| LD8041CPG | LD8041DPG | InGaN | 순수한 녹색 | 525 | 120 | 300 | 120 | 300 |
| LD8041CUB | LD8041DUB | InGaN | 울트라 블루 | 470 | 30 | 45 | 30 | 45 |
| LD8041CUW | LD8041DUW | SMD | 울트라 화이트 | \ | 100 | 120 | 100 | 120 |
| 단위: | \ | \ | \ | nm | mcd | mcd | mcd | mcd |
