한국어LLS3535RGB-HJAEC
LITEKEY
8541401000

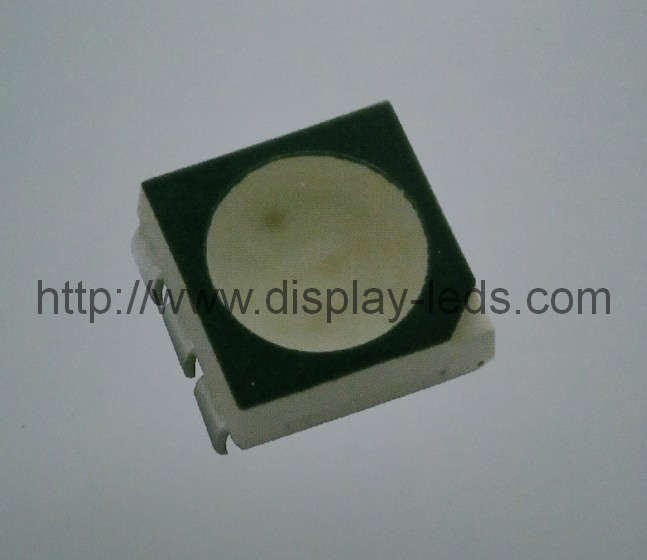

RGB 탑형 SMD RGB LED 3535
부품 번호: LLS3535RGB-HJAEC
115도, 3.5(L)×3.5(W)-mm, PLCC4 TOP
백색 확산 렌즈(에폭시)와 검정색 표면을 갖춘 풀 컬러 SMD LED
방출 색상: RGB, 풀 컬러
응용
옥외 전시 화면
지시자
장식
백라이트
기타
기계적 치수
절대 최대 등급
| 품목 | 상징 | 절대 최대 등급 | 단위 | ||
| R | G | B | |||
| 순방향 전류(TA=25℃) | 만약에 | 30 | 25 | 25 | 엄마 |
| 피크 순방향 전류 메모 (TA=25℃) | 만약에P | 120 | 100 | 100 | 엄마 |
| 역전압(TA=25℃) | VR | 10 | V | ||
| 소비전력(TA=25℃) | PD | 72 | 95 | 95 | 밀리와트 |
| 작동 온도 | Topr | -30~+85 | ℃ | ||
| 보관 온도 | T성병 | -40~+85 | ℃ | ||
메모: 펄스 폭 ≤0.1msec, 듀티 사이클 ≤1/10.
일반적인 전기적 및 광학적 특성 (TA=25℃)
| 형질 | Condition | 상징 | 가치 | 단위 | ||
| R | G | B | ||||
| 주파장 | 만약에（R）=20mA 만약에（G）=20mA 만약에（B）=20mA | λD(일반) | 622 | 526 | 470 | nm |
| 50% IV의 시야각 | 2θ1/2(일반) | 115 | 도 | |||
| 순방향 전압 | VF(일반) | 2.0 | 3.2 | 3.0 | V | |
| 광도 | IV(일반) | 680 | 1600 | 400 | mcd | |
| 역전류(최대) | VR=5V | IR | 10 | uA | ||
참고:
1. 생산 특성은 Jiuzhou Optoelectronic에 의해 결정되며, 광학 및 전기적 성능은 각 등급마다 다를 수 있으므로 고객은 자신의 상태에 따라 적용 방법을 선택해야 합니다.
2. 우리는 LED의 성능을 향상시키기 위해 최선을 다하고 있으며 사양이 변경된 경우 고객에게 알리지 않습니다.
SMT 리플로우 납땜 지침
리플로우 납땜 공정은 2회 이내로 하고, 1차 납땜과 2차 납땜 사이에는 상온으로 냉각하는 공정이 필요합니다.
손 납땜
핸드 납땜에는 20W 이하의 납땜 인두 사용을 권장합니다. 납땜하는 동안 납땜 인두의 온도는 350℃ 이하로 유지하십시오. LED 납땜은 1회만 가능하며 납땜 시간은 3초 미만이어야 합니다. 손으로 납땜하는 과정에서 제품이 손상될 수 있으니 주의하시기 바랍니다.
권장 납땜 패드 디자인 단위: mm
