LSD2830A/B
LITEKEY
8531200000
0.28 인치 3 자리 숫자 SMD LED 디스플레이

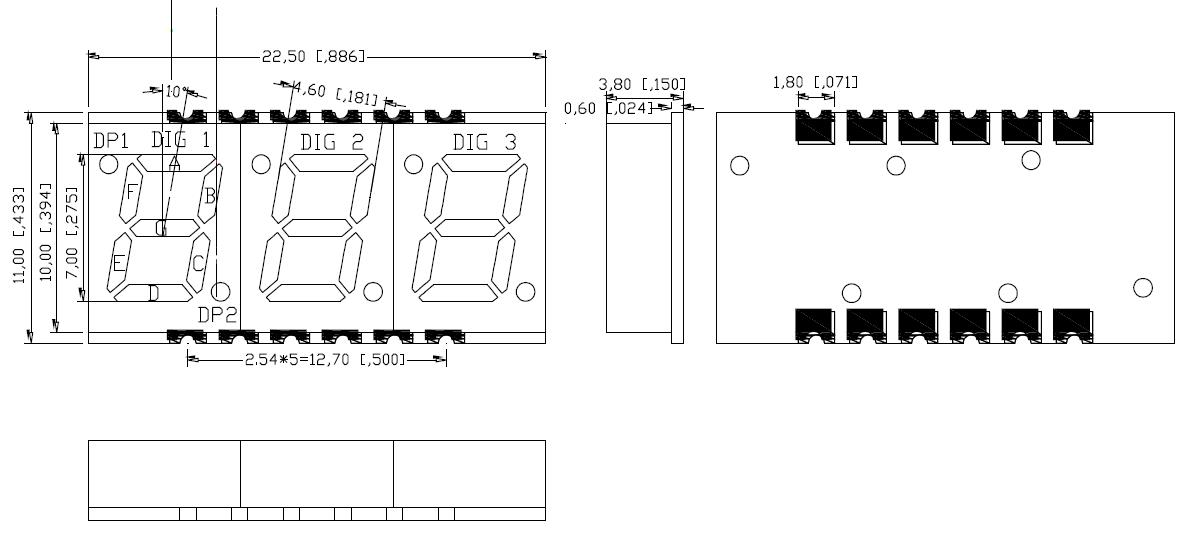

1. 외부 치수 및 내부 회로도
참고:
모든 치수는 밀리미터(인치) 단위입니다. 달리 명시되지 않는 한 공차는 0.25mm(0.010)입니다.
2. 선정안내
부품 번호 | 칩 | Iv@IF=20mA | ||||
흔한 양극 | 흔한 음극 | 재료 | 색상 | 월드 | 칩당 | |
최소 | 유형 | |||||
LSD2830BR | LSD2830AR | AlGaInP | 슈퍼 레드 | 640 | - | 8 |
LSD2830BUR | LSD2830AUR | AlGaInP | 울트라 레드 | 620 | - | 15 |
LSD2830BO | LSD2830AO | AlGaInP | 주황색 | 605 | - | 40 |
LSD2830BY | LSD2830AY | AlGaInP | 노란색 | 580 | - | 50 |
LSD2830BG | LSD2830AG | AlGaInP | 녹색 | 570 | - | 16 |
LSD2830BPG | LSD2830APG | 인가엔 | 퓨어 그린 | 520 | - | 35 |
LSD2830BB | LSD2830AB | 인가엔 | 파란색 | 470 | - | 25 |
LSD2830BW | LSD2830AW | 인가엔 | 하얀색 | x0.27/y0.25 | - | 60 |
단위: | \ | \ | \ | nm | mcd | mcd |
3. 전기적 특성 및 절대 최대 정격
매개변수 | 전기광학 형질[1] | 절대 최대 등급[1] | ||||
방출된 색상 | 순방향 전압 @ IF=20mA | 뒤집다 | 전력 소비 | DC 순방향 전류 | 피크 순방향 전류[2] | |
칩당 | 유형 | 최대. | ||||
슈퍼 레드 | 2.0 | 2.6 | 30 | 60 | 20 | 100 |
울트라 레드 | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
주황색 | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
노란색 | 2.0 | 2.6 | 30 | 65 | 20 | 100 |
녹색 | 2.0 | 2.6 | 30 | 75 | 20 | 100 |
퓨어 그린 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
파란색 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
하얀색 | 3.0 | 3.6 | 30 | 85 | 20 | 100 |
단위: | V | V | uA | 밀리와트 | 엄마 | 엄마 |
4. 특징 및 설명 표면 실장형 LED 디스플레이(SMD LED 디스플레이)
﹒회색 얼굴과 흰색 에폭시.
﹒공통 음극 또는 공통 양극 SMD 디스플레이.
﹒단일 색상:빨간색, 주황색, 녹색, 노란색, 순수한 녹색, 파란색, 하얀색 또는 맞춤형 색상.
﹒RoHS 및 REACH 준수.
﹒고강도 및 우수한 신뢰성 단일 디지털 디스플레이.
﹒고품질, 낮은 전력 소비.
﹒IC 호환, 쉬운 조립.
5. 적용 표면 실장형 LED 디스플레이(SMD LED 디스플레이)
﹒가전제품.
﹒계기판.
﹒디지털 판독값이 표시됩니다.
자세한 내용은 당사에 문의하세요.
