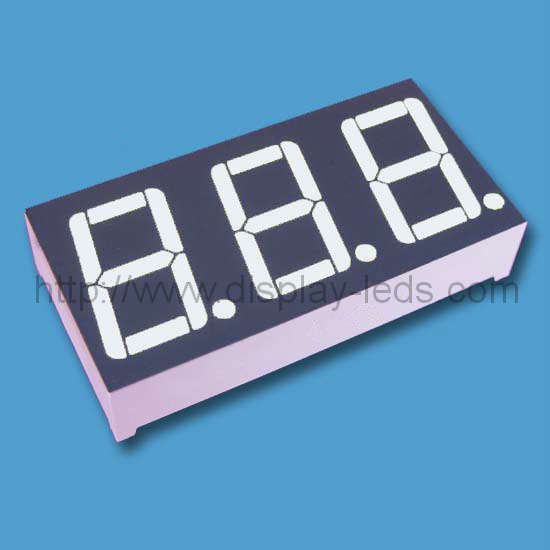

0.56인치 3자리 7세그먼트 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD5631A/B 시리즈
최소 주문：
1000개

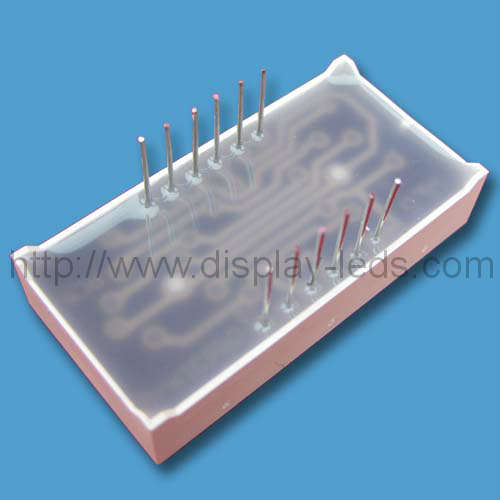

핀 8, 9 및 12는 공통 핀입니다. 다중화 내부 회로 PCB; 0.56 인치세 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.

풍모:
1. 14.20 mm (0.56inch) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

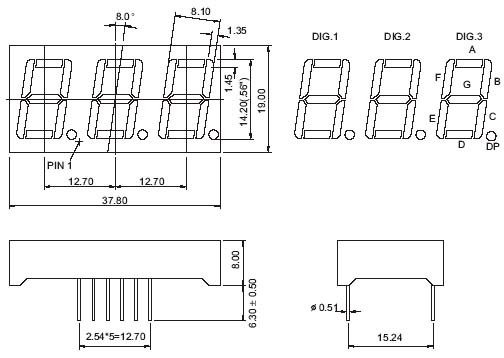

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

3 자리수7 세그먼트 LED 디스플레이, 디지트 높이 : 14.20mm (0.56inch), 외형 치수 : 37.80x19.00x8.00mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD5631AR	LD5631BR	GaAlAs	슈퍼 레드	640	8	10	8	10
LD5631AD	LD5631BD	GaAlAs	하이 레드	640	18	25	18	25
LD5631AO	LD5631BO	GaAsP	주황색	625	7	9	7	9
LD5631AY	LD5631BY	GaAsP	노랑	588	8	10	8	10
LD5631AG	LD5631BG	갭	녹색	568	7	9	7	9
LD5631AUR	LD5631BUR	AlGaInP	울트라 레드	640	30	45	30	45
LD5631AUO	LD5631BUO	AlGaInP	울트라 오렌지	625	45	60	45	60
LD5631AUA	LD5631BUA	AlGaInP	울트라 앰버	605	30	45	30	45
LD5631AUY	LD5631BUY	AlGaInP	울트라 옐로우	595	30	45	30	45
LD5631AUG	LD5631BUG	AlGaInP	울트라 그린	573	30	45	30	45
LD5631APG	LD5631BPG	InGaN	순수한 녹색	525	120	300	120	300
LD5631AUB	LD5631BUB	InGaN	울트라 블루	470	30	45	30	45
LD5631AUW	LD5631BUW	InGaN	울트라 화이트	\	100	120	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	1.8	2.2	30	60	25	100
슈퍼 레드	DP 당	1.8	2.2	30	60	25	100
하이 레드	Per Seg.	1.8	2.2	30	60	25	100
하이 레드	DP 당	1.8	2.2	30	60	25	100
주황색	Per Seg.	2.1	2.5	30	80	30	100
주황색	DP 당	2.1	2.5	30	80	30	100
노랑	Per Seg.	2.1	2.5	30	80	30	100
노랑	DP 당	2.1	2.5	30	80	30	100
녹색	Per Seg.	2.2	2.5	30	80	30	100
녹색	DP 당	2.2	2.5	30	80	30	100
울트라 레드	Per Seg.	1.9	2.6	30	60	30	100
울트라 레드	DP 당	1.9	2.6	30	60	30	100
울트라 오렌지	Per Seg.	2	2.6	30	65	30	100
울트라 오렌지	DP 당	2	2.6	30	65	30	100
울트라 앰버	Per Seg.	2	2.6	30	65	30	100
울트라 앰버	DP 당	2	2.6	30	65	30	100
울트라 옐로우	Per Seg.	2	2.6	30	65	30	100
울트라 옐로우	DP 당	2	2.6	30	65	30	100
울트라 그린	Per Seg.	2.1	2.6	30	75	30	100
울트라 그린	DP 당	2.1	2.6	30	75	30	100
순수한 녹색	Per Seg.	3.5	4	30	110	30	100
순수한 녹색	DP 당	3.5	4	30	110	30	100
울트라 블루	Per Seg.	3.5	4	30	120	30	100
울트라 블루	DP 당	3.5	4	30	120	30	100
울트라 화이트	Per Seg.	3.5	4	30	120	30	100
울트라 화이트	DP 당	3.5	4	30	120	30	100
단위:	\	V	V	너	mW	엄마	엄마
