0603 표면 실장 LED(LLS0603BL1)

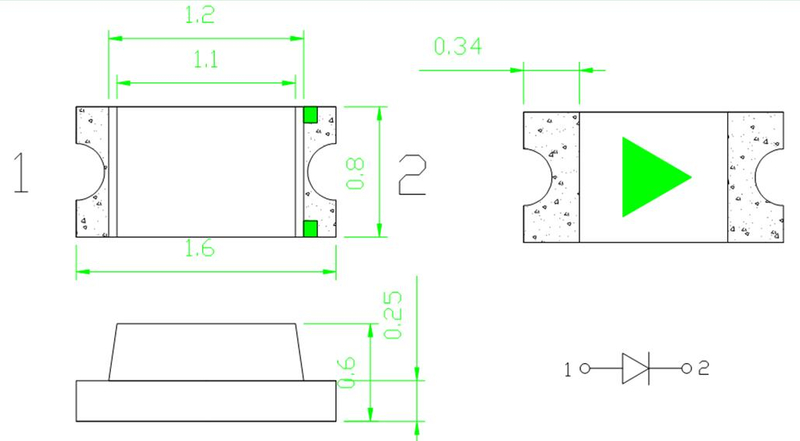

·패키지 크기 파란색 칩 LED 0603
참고 사항:
1. 모든 치수는 밀리미터[단위] 단위입니다.
2. 달리 명시하지 않는 한 공차는 ±0.1mm(0.004')입니다.
3.사양은 예고 없이 변경될 수 있습니다.
·특징
1.6*0.8*0.60mm
단색형
납땜 방법 :모든 SMT 조립 방법
ROHS 표준 준수
·설명
이 흰색 SMD LED 0603은 사파이어에 InGaN을 사용하여 제작되었습니다.
발광 다이오드.
애플리케이션
LCD 백라이트
일루미네이션
부분 아니요. | 방출됨 색상 | 렌즈 색상 | 칩 재료 |
LLS0603BL1(0.60) | 파란색 | 물 분명한 | 인가엔 |
절대 최대 정격(Ta=25℃)
목 | 상징 | 최고 | 단위 |
전력 소비 | PD | 135 | 밀리와트 |
연속 순방향 전류 | IFmax | 30 | 엄마 |
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 140 | 엄마 |
역전압 | VR | 5 | V |
작동 온도 범위 | 토퍼 | -40 ~ +85 | ℃ |
보관 온도 범위 | 쯧쯧 | -40 ~ +85 | ℃ |
납 납땜 온도 | 촐 | 3초 동안 260°C | |
전기적/광학적 특성(Ta=25℃)
목 | 상징 | Condition | 최소 | 유형 | 맥스 | 단위 |
순방향 전압 | VF | IF=5mA |
|
| --- | V |
광도 | IV | IF=5mA | 30 | 40 | --- | mcd |
파장 | l | IF=5mA | 460 | --- | 470 | nm |
시야각 | 2θ1/2 | IF=5mA | --- | 120 | --- | 데그 |
역전류 | IR | VR =5V | --- | --- | 10 | uA |

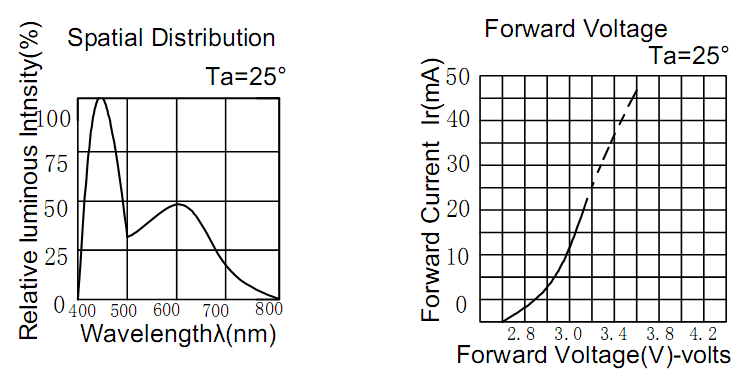

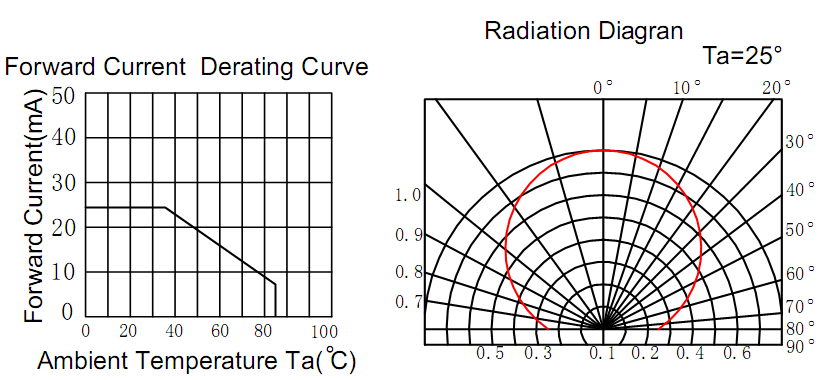

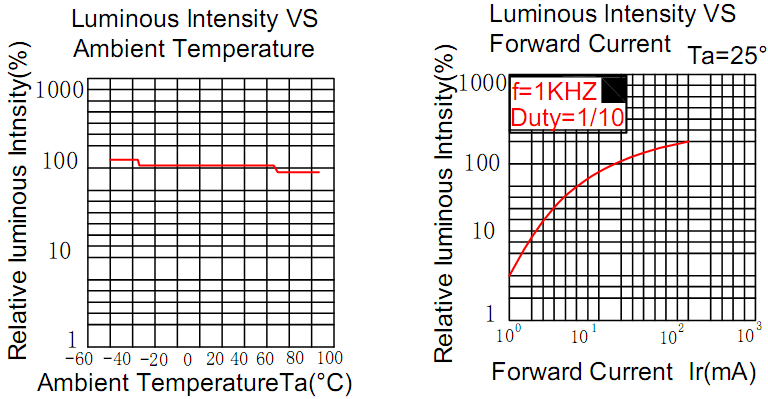

·일반적인 전기 광학 특성 곡선
0603 BLUE ChipLED의 신뢰성 테스트 항목 및 조건
아니요. | 목 | 테스트 조건 | 시험 시간/주기/시간 | 견본 수량 | 에이커 |
1 | 리플로우 | 온도:260±5℃; 최소5초 | 6분 | 22개 | 0/1 |
2 | 온도주기 | H:+100℃ 15분 도착(5분) L:-40℃ 15분 | 20사이클 | 22개 | 0/1 |
3 | 열충격 | H:+100℃ 15분 도착(5분) L:-40℃ 15분 | 100사이클 | 22개 | 0/1 |
4 | 고온 저장 | 온도: 85℃ | 1000시간 | 22개 | 0/1 |
5 | 저온 저장 | 온도:-40℃ | 1000시간 | 22개 | 0/1 |
6 | DC 작동 수명 | IF=20MA | 1000시간 | 22개 | 0/1 |
7 | 높은 습도 | 85%RH | 1000시간 | 22개 | 0/1 |
BLUE SMD LED 0603의 SMT 리플로우 납땜 지침
참고:
1. 리플로우 온도는 245±5℃를 권장합니다. 최대 납땜 온도는 10초(최대) 동안 260℃로 제한되어야 합니다.
2. 고온에 노출된 상태에서 에폭시 수지에 응력을 가하지 마십시오.
3. 리플로우 공정 횟수는 2회 이하로 한다.
블루칩 LED 0603의 생산:
