한국어LLS0805CW1
LITEKEY
8541401000

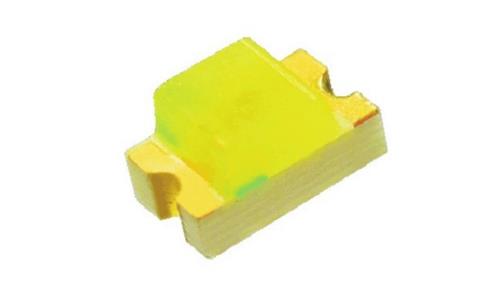

0805 WHITE 표면 실장 LED (LLS0805CW1)

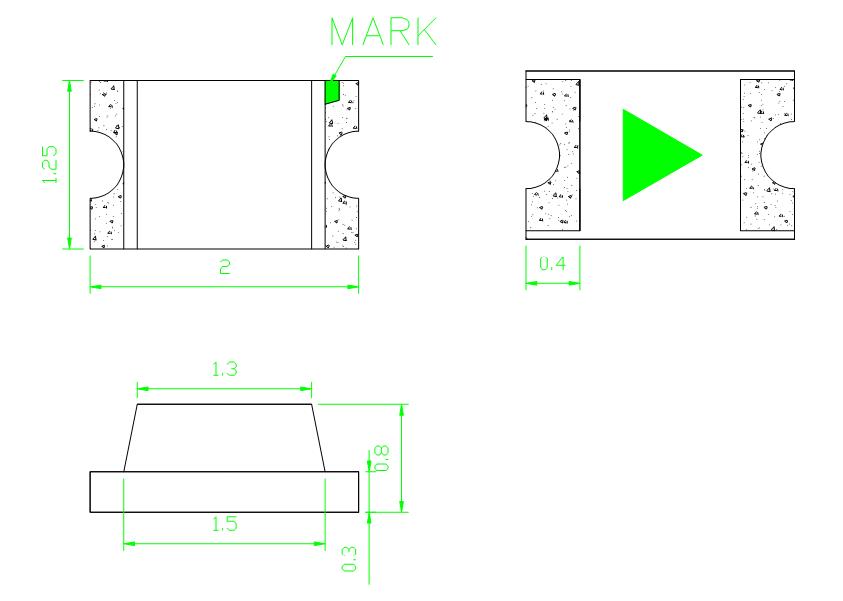

화이트의 패키지 치수칩 LED 0805
노트:
1. 모든 치수는 밀리미터 단위입니다;
다른 허용되지 않는 한 2.Tolerance는 ± 0.1mm (0.004 \")입니다.
3. 사양은 예고없이 변경 될 수 있습니다.
·풍모
2.0 * 1.25 * 0.80mm
단색 타입
납땜 방법 : 모든 SMT 조립 방법
ROHS 표준 준수
단색 타입.
납땜 방법 : 모든 SMT 조립 방법.
ROHS 표준을 준수하십시오.
매우 작은 크기 (2x1.25x0.8mm).
작동 온도 범위는 -40 ° C ~ + 85 ° C입니다.
0805 산업 표준 공간.
소형 장치에 적용하기에 매우 적합합니다.
높은 신뢰성 성능.
넓은 시야각.
평평한 상부 방출 표면.
·기술
이 화이트SMD LED0805는AlGaInP사파이어
발광 다이오드.
0805 WHITE 칩 LED 적용
광학 표시기
전화 및 팩스의 표시기 및 백라이트
LCD, 스위치 및 기호를위한 평면 백라이트
도광판 응용
일반적인 사용
부품 번호 | 방출 된 색상 | 렌즈 색상 | 칩 재료 |
LLS0603C1 주차 (0.60) | 멋있는하얀 | 노란 확산 | InGaN |
절대 최대 정격 (Ta = 25 ℃)
안건 | 상징 | 최고 | 단위 |
전력 소모 | PD | 135 | mW |
연속 순방향 전류 | IFmax | 30 | 엄마 |
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 140 | 엄마 |
역 전압 | VR | 5 | V |
작용 온도 | Topr | -40에서 +85 | ℃ |
보관 온도 범위 | Tstg | -40에서 +85 | ℃ |
납 솔더 온도 | 졸 | 3 초 동안 260ºC | |
전기적 / 광학적 특성 (Ta = 25 ℃)
안건 | 상징 | Condition | 최소 | 일반 | 맥스 | 단위 |
순방향 전압 | VF | IF= 20mA | - |
|
| V |
광도 | IV | IF= 20mA | 400 | - | 600 | mcd |
색온도 | Tc | IF = 20mA | - | 7500 | 12000 | K |
시야각 | 2θ1/2 | IF= 20mA | --- | 120 | --- | 도 |
역전 류 | IR | VR= 5V | --- | --- | 10 | uA |
·
0805 WHITE ChipLED의 신뢰성 시험 항목 및 조건
아니. | 안건 | 시험 조건 | 테스트 HR / 사이클 / 시간 | 견본 수량 | 에이커 |
1 | 리플 로우 | 온도 : 260 ± 5 ℃; 최소 5 초 | 6 분 | 22 개 | 0/1 |
2 | 온도 사이클 | H : + 100 ℃ 15 분 (5 분) L : -40 ℃ 15 분 | 20주기 | 22 개 | 0/1 |
3 | 열충격 | H : + 100 ℃ 15 분 (5 분) L : -40 ℃ 15 분 | 100주기 | 22 개 | 0/1 |
4 | 높은 온도 저장 | 온도 : 85 ℃ | 1000 시간 | 22 개 | 0/1 |
5 | 낮은 온도 저장 | 온도 : -40 ℃ | 1000 시간 | 22 개 | 0/1 |
6 | DC 작동 수명 | IF = 20MA | 1000 시간 | 22 개 | 0/1 |
7 | 높은 습도 | 85 % R.H. | 1000 시간 | 22 개 | 0/1 |
SMD LED 0805의 SMT 썰물 납땜 지시
노트:
1. 리플 로우 온도는 245 ± 5 ℃를 권장합니다. 최대 납땜 온도는 10 초 (최대) 동안 260 ℃로 제한해야합니다.
2. 에폭시 수지가 고온에 노출 된 상태에서 스트레스를받지 마십시오.
3. 리플 로우 공정 수는 2 배 이하 여야한다.
칩 LED 0805의 생산 :
0805 WHITE 표면 실장 LED (LLS0805CW1)
화이트의 패키지 치수칩 LED 0805
노트:
1. 모든 치수는 밀리미터 단위입니다;
다른 허용되지 않는 한 2.Tolerance는 ± 0.1mm (0.004 \")입니다.
3. 사양은 예고없이 변경 될 수 있습니다.
·풍모
2.0 * 1.25 * 0.80mm
단색 타입
납땜 방법 : 모든 SMT 조립 방법
ROHS 표준 준수
단색 타입.
납땜 방법 : 모든 SMT 조립 방법.
ROHS 표준을 준수하십시오.
매우 작은 크기 (2x1.25x0.8mm).
작동 온도 범위는 -40 ° C ~ + 85 ° C입니다.
0805 산업 표준 공간.
소형 장치에 적용하기에 매우 적합합니다.
높은 신뢰성 성능.
넓은 시야각.
평평한 상부 방출 표면.
·기술
이 화이트SMD LED0805는AlGaInP사파이어
발광 다이오드.
0805 WHITE 칩 LED 적용
광학 표시기
전화 및 팩스의 표시기 및 백라이트
LCD, 스위치 및 기호를위한 평면 백라이트
도광판 응용
일반적인 사용
부품 번호 | 방출 된 색상 | 렌즈 색상 | 칩 재료 |
LLS0603C1 주차 (0.60) | 멋있는하얀 | 노란 확산 | InGaN |
절대 최대 정격 (Ta = 25 ℃)
안건 | 상징 | 최고 | 단위 |
전력 소모 | PD | 135 | mW |
연속 순방향 전류 | IFmax | 30 | 엄마 |
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 140 | 엄마 |
역 전압 | VR | 5 | V |
작용 온도 | Topr | -40에서 +85 | ℃ |
보관 온도 범위 | Tstg | -40에서 +85 | ℃ |
납 솔더 온도 | 졸 | 3 초 동안 260ºC | |
전기적 / 광학적 특성 (Ta = 25 ℃)
안건 | 상징 | Condition | 최소 | 일반 | 맥스 | 단위 |
순방향 전압 | VF | IF= 20mA | - |
|
| V |
광도 | IV | IF= 20mA | 400 | - | 600 | mcd |
색온도 | Tc | IF = 20mA | - | 7500 | 12000 | K |
시야각 | 2θ1/2 | IF= 20mA | --- | 120 | --- | 도 |
역전 류 | IR | VR= 5V | --- | --- | 10 | uA |
·
0805 WHITE ChipLED의 신뢰성 시험 항목 및 조건
아니. | 안건 | 시험 조건 | 테스트 HR / 사이클 / 시간 | 견본 수량 | 에이커 |
1 | 리플 로우 | 온도 : 260 ± 5 ℃; 최소 5 초 | 6 분 | 22 개 | 0/1 |
2 | 온도 사이클 | H : + 100 ℃ 15 분 (5 분) L : -40 ℃ 15 분 | 20주기 | 22 개 | 0/1 |
3 | 열충격 | H : + 100 ℃ 15 분 (5 분) L : -40 ℃ 15 분 | 100주기 | 22 개 | 0/1 |
4 | 높은 온도 저장 | 온도 : 85 ℃ | 1000 시간 | 22 개 | 0/1 |
5 | 낮은 온도 저장 | 온도 : -40 ℃ | 1000 시간 | 22 개 | 0/1 |
6 | DC 작동 수명 | IF = 20MA | 1000 시간 | 22 개 | 0/1 |
7 | 높은 습도 | 85 % R.H. | 1000 시간 | 22 개 | 0/1 |
SMD LED 0805의 SMT 썰물 납땜 지시
노트:
1. 리플 로우 온도는 245 ± 5 ℃를 권장합니다. 최대 납땜 온도는 10 초 (최대) 동안 260 ℃로 제한해야합니다.
2. 에폭시 수지가 고온에 노출 된 상태에서 스트레스를받지 마십시오.
3. 리플 로우 공정 수는 2 배 이하 여야한다.
칩 LED 0805의 생산 :
