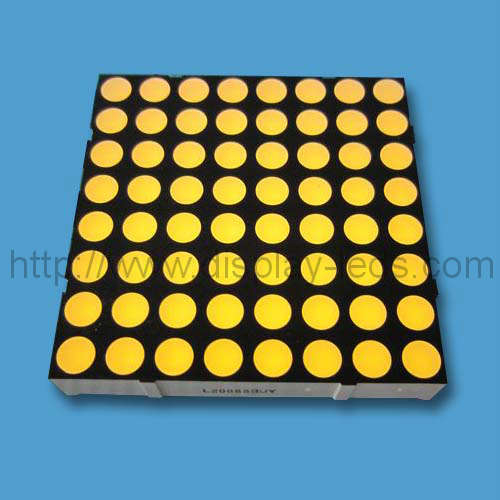

2인치 8x8 LED 도트 매트릭스(노란색)

노란색 2인치 8x8 LED 매트릭스 디스플레이 요약:
행의 도트 1은 핀 1에 연결되고 열의 도트 1은 핀 20에 연결됩니다.
다른 방출된 색상을 사용할 수 있습니다.
반사경 부족, 흰색 또는 회색 얼굴을 사용할 수 있습니다.
도트는 2.3인치 LED 도트 매트릭스와 동일하지만 피치가 6.36mm, 크기가 50.8x50.8mm에 불과합니다.


특징:
1. 50.8mm(2인치) 매트릭스 높이
2. 도트 크기: 직경 5mm
3. 피치: 6.36mm
4. 넓은 시야각
5. 매우 노란색으로 방출되는 색상
6. IC 호환
7. 낮은 전력 소비
8. 검은 색 또는 회색 얼굴, 흰색 부분

지불 조건: TT, 서부 동맹, L/C, 현금 또는 페이팔.

 RoHS 준수앙스        REACH 규정 준수

 패키지 치수 및 내부 회로 도면:


참고:

 1.      모든 치수는 밀리미터(인치) 단위이며, 허용 오차는  +  별도로 언급하지 않는 한 0.25mm(0.01인치)입니다.

 2.      사양은 예고 없이 변경될 수 있습니다.

 3.      반사경과 PCB 사이의 간격은 0.25mm를 초과해서는 안 됩니다.



2인치 8x8 LED 도트 매트릭스  선택 가이드:

부품 번호	설명	I에서의 LED 도트 작업F=20mA		추가 정보
		최소	유형
LM20088AUY	CC[1],  8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 50.8x50.8mm.	60	85
LM20088구매	캘리포니아[2],  8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 50.8x50.8mm.	60	85
단위:	\	mcd	mcd	\

참고:
   1. CC=음극행
   2. CA=양극행

당  LED 매트릭스 도트  전기적 특성 및 절대 최대 정격:



CA 또는 CC 2인치 8x8 LED 도트 매트릭스 디스플레이(매우 노란색 방출 색상)		전기적 광학적 특성[1]			절대 최대 등급[1]
		순방향 전압 @ IF=20mA		뒤집다          현재의          VR=5V	전력 소비	DC 순방향 전류	피크 순방향 전류[2]
		유형	최대.
		2	2.6	30	70	30	100
단위:	\	V	V	uA	밀리와트	엄마	엄마



   참고:
   1.        Ta=25°C에서
   2.        1/10 듀티 사이클, 0.1ms 펄스에서 최대 순방향 전류



어디서 사용할 수 있나요?

다음과 같은 실내 또는 반실외에서 사용할 수 있습니다.





     실내 또는 반옥외 엔터테인먼트 장소
