LLS3528WW-AJ-29G-01-80
LITEKEY
8541410000
Expert China Manufacturier의 RoHS 준수 백색 3528 전면 방출 SMD LED
3528 LED는 LITEKEY의 업계 최고의 조명 등급 LED 포트폴리오를 더 광범위한 애플리케이션 세트로 확장합니다.
이는 신뢰할 수 있는 패키지에 높은 효능과 탁월한 가치를 결합합니다.
또한 효율성이 높고 외관이 부드러운 저밀도 조명 응용 분야에 최적화되어 있습니다.
다운라이트, 트로퍼, 패널 조명과 같이 중요한 조명입니다.
3014 LED 시리즈는 높은 CRI를 제공하며 우수한 색상 품질이 중요한 조명 응용 분야에 최적화되어 있습니다.
제품 매개변수
3.5mm×2.8mm SMT LED, 1.80mm 두께
높은 신뢰성
낮은 작동 전압, 낮은 전력 소비, 긴 수명
PB Free 제품 (EU RoHS 준수)
수분 민감도 레벨: 레벨 4
칩 재료:주사위 재질 : InGaN/AIGaInP; 밝은 색상: 하얀색; 렌즈 색상: 노란색 확산

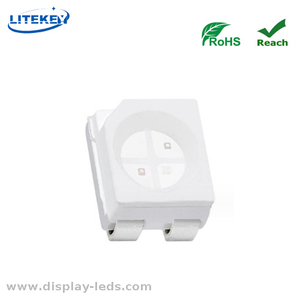

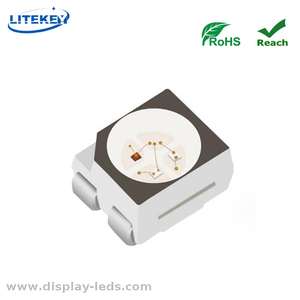

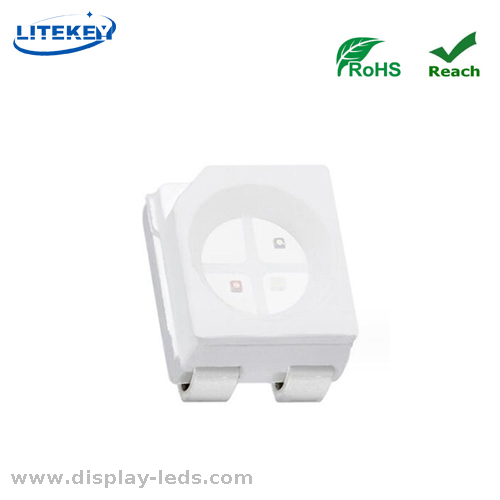

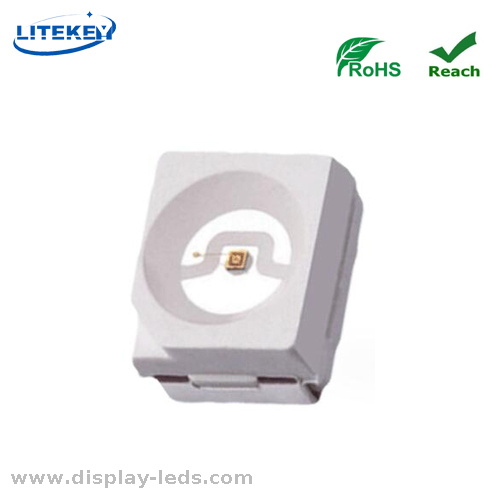

·LED 사진
·개략 차원
·절대 최대 정격(Ta=25℃)
목 | 상징 | 최고 | 단위 |
전력 소비 | PD | 60 | 밀리와트 |
순방향 전류 | 만약에 | 20 | 엄마 |
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 50 | 엄마 |
역전압 | VR | 5 | V |
작동 온도 범위 | 토퍼 | -30 ~ +80 | ℃ |
보관 온도 범위 | 쯧쯧 | -40 ~ +85 | ℃ |
정전기 방전 (HBM) | ESD | 2000 | V |
내열성 | Rthj-s | 25 | ℃/W |
접합 온도 | Tj | ≤125 | ℃ |
·전기적/광학적 특성 (Ta=25℃)
목 | 상징 | Condition | 최소 | 유형 | 맥스 | 단위 |
순방향 전압 | VF | IF=20mA | 2.8 | -- | 3.4 | V |
광도 | IV | IF=20mA | 7 | -- | 8 | lm |
색상 온도 | CCT | IF=20mA | 29G (2871-3045) 41G (3986-4260) 62G(6020-6530) | k | ||
시야각 | 2θ1/2 | IF=20mA | - | 120 | - | 정도 |
역전류 | IR | VR =5V | - | - | 10 | uA |
·애플리케이션
채널 문자/건축 조명/가변 메시지 사인(VMS)
가격 변경자, 특히 실외 환경
보안 모니터링, 자동차 조명, 3c 표시기, 신호등
7. 집중: 우리는 LED 연구 개발, 생산 및 판매에 중점을 둡니다.
