한국어특징
조명 색상: 흰색
1,000개/릴, ROHS 준수

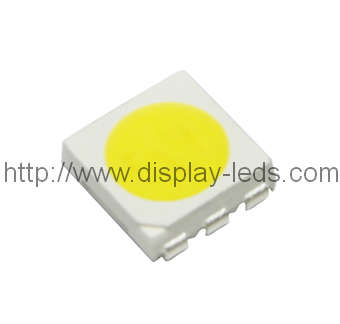

LST5050WY - 5050 PLCC6 상단 SMD LED(흰색)
선택 가이드
| 부품 번호 | 주사위 | 렌즈 유형 | 광도(mcd)@20mA*3 | 광속(lm)@20mA*3 | 시야각 | ||
| 최소 | 최대. | 최소 | 일반 | 2θ1/2 | |||
| LTL-5050WY | 하얀색 (인가엔) | 노란색 확산 | 5900 | 6600 | 18 | 20 | 120° |
| 6600 | 7600 | ||||||
| 7600 | 8500 | ||||||
메모:
1. q1/2는 광도가 광학 중심선 값의 1/2인 광학 중심선으로부터의 각도입니다.
2. 위의 광도 측정 허용 오차는 ±10%입니다.
Ta=25℃에서의 전기적/광학적 특성
| 매개변수 | 상징 | 최소 | 유형 | 최대. | 단위 | 테스트 조건 |
| 순방향 전압 | VF | 2.8 | --- | 3.4 | V | IF=20mA*3 |
| 역전류 | IR | --- | --- | 10 | μA | VR = 5V |
| 색상 좌표 | X | --- | 0.31 | --- | --- | IF=20mA*3 |
| Y | --- | 0.32 | --- | --- | IF=20mA*3 | |
| 색온도 | Tc | --- | 6500 | --- | K | IF=20mA*3 |
| 연색성 지수 | CR | 70 | --- | --- | 라 | IF=20mA*3 |
Ta=25℃에서 절대 최대 정격
| 매개변수 | 상징 | 평가 | 단위 |
| 전력 소비 | PD | 315 | 밀리와트 |
| 칩당 DC 순방향 전류 | 만약에 | 30 | 엄마 |
| 피크 순방향 전류 [1] | IFP | 300 | 엄마 |
| 역전압 | VR | 5 | V |
| 정전기 방전(HBM) | ESD | 1000 | V |
| 작동 온도 | 토퍼 | -40 ~ +85 | ℃ |
| 보관 온도 | 쯧쯧 | -40 ~ +100 | ℃ |
메모:
1.1/10 듀티 사이클, 0.1ms 펄스 폭.
2. 위의 순방향 전압 측정 허용 오차는 ±0.1V입니다.
3. 위의 색상 좌표 측정 허용 오차는 ±0.003입니다.
