한국어LLS5050RGB3-R10
LITEKEY
8541401000

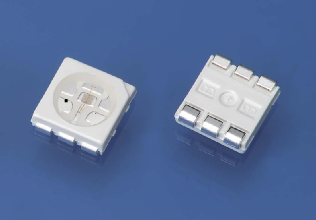

5050 RGB 표면 MLED(LLS5050RGB3-R10)

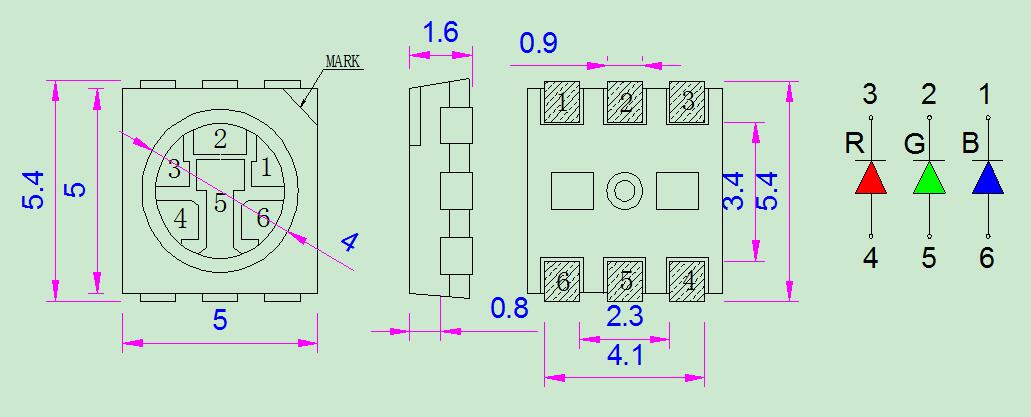

·패키지 크기
참고 사항:
1. 모든 치수는 밀리미터[단위] 단위입니다.
2. 달리 명시되지 않는 한 공차는 ±0.1mm(0.004')입니다.
3.사양은 예고 없이 변경될 수 있습니다.
·
특징:
5.0mm×5.0mm SMT LED, 1.60mm 두께
PLCC-6 패키지
화이트 패키지
모든 SMT 조립 및 납땜 공정에 적합
8mm 테이프와 178mm 릴로 사용 가능
주파장 빨간색(619 - 624nm) 녹색(520 - 535nm) 파란색(460 - 475nm)
수분 민감도 수준: 5a
무연
RoHS 준수
1개의 SMD LED에 대하여 PLCC6 3
제품 설명
이 SMD LED는 산업 표준 PLCC6 패키지로 제공됩니다. 이러한 고성능 RGB SMT LED는 다양한 애플리케이션에서 작동하도록 설계되었습니다. 넓은 시야각과 높은 밝기 덕분에 이 LED는 간판 애플리케이션에 적합합니다.
애플리케이션
건축 조명
장식 조명
즐거움
부품 번호 | 방출됨 색상 | 렌의 컬러 | 칩 재질 | ||||
LLS5050RGB3-R10 | Red | 녹색 | 파란색 | 물이 맑음 | AlGaInP | 인가엔 | 인가엔 |
·절대 최대 정격(Ta=25℃)
목 | 상징 | 최고 | 단위 | |
전력 소비 | PD | R | 78 | 밀리와트 |
G | 90 | |||
B | 90 | |||
순방향 전류 | 만약에 | R | 30 | 엄마 |
G/B | 25 | |||
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | R | 90 | 엄마 |
G/B | 100 | |||
역전압 | VR | 5 | V | |
정전기 방전 | ESD | 1000 | V | |
작동 온도 범위 | 토퍼 / Tstg | -40 ~ +85 | ℃ | |
보관 온도 범위 | 토퍼 / Tstg | -40 ~ +85 | ℃ | |
·전기적/광학적 특성(Ta=25℃)
목 | 상징 | Condition | 최소 | 유형 | 맥스 | 단위 | |
순방향 전압 | VF | R | IF=20mA | -- | 2.0 | 2.6 | V |
G/B | -- | 3.0 | 3.6 | ||||
광도 | IV | R | IF=20mA | 200 | 400 | -- | mcd |
G | 500 | 1000 | -- | ||||
B | 180 | 300 | -- | ||||
파장 | d | R | IF=20mA | - | 625 | - | nm |
G | - | 520 | - | ||||
B | - | 470 | - | ||||
시야각 | 2θ1/2 | IF=20mA | --- | 120 | --- | 정도 | |
역전류 | IR | VR =5V | --- | -- | 10 | uA | |
참고:
1. 달리 명시하지 않는 한 공차는 ±0.25mm입니다.
2. 광도 테스트 허용 오차는 ±10%입니다.
3. 주 방출 파장 테스트 허용 오차는 ±1nm입니다.
4. 사양은 예고 없이 변경될 수 있습니다.

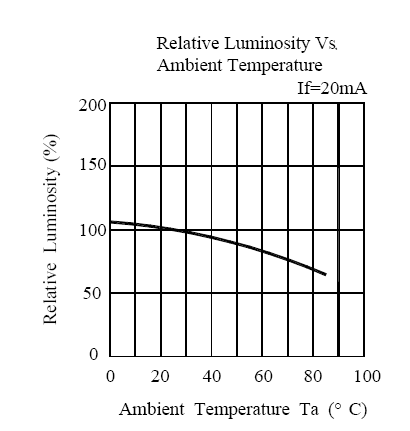

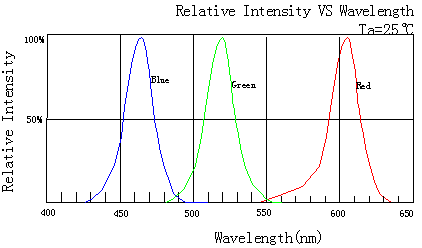

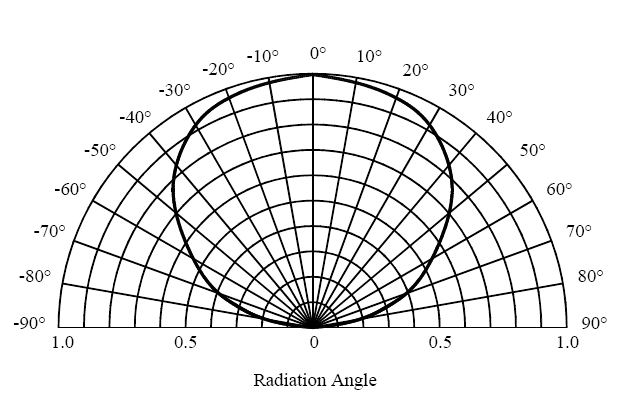

·전형적인 전기광학 특성 곡선
·신뢰성 테스트 항목 및 조건
아니요. | 목 | 테스트 조건 | 시험 시간/주기/시간 | 견본 수량 | 에이커 |

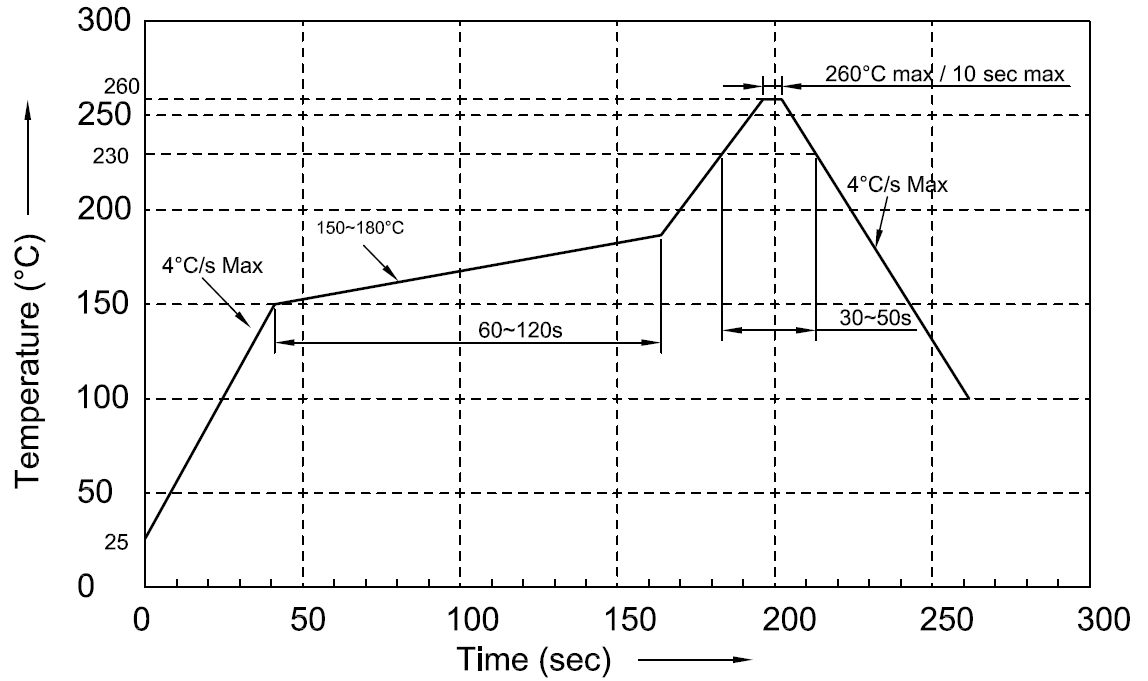

1 | 리플로우 | 온도:260±5℃; (3~7초) | 6분 | 22개 | 0/1 |
2 | 고온/습도 보관 | 온도: 85℃/ 상대습도:85% | 1000시간 | 22개 | 0/1 |
3 | 저온 저장 | 온도: -40℃ | 1000시간 | 22개 | 0/1 |
4 | DC 작동 수명 | IF=20mA | 1000시간 | 22개 | 0/1 |
