LLS5730WW-26G-80-0.5W
LITEKEY
8541410000
Expert China Manufacturier의 RoHS 준수 백색 5730 SMD LED
5730 SMD LED는 LITEKEY의 업계 최고의 조명 등급 LED 포트폴리오를 더 광범위한 애플리케이션 세트로 확장합니다.
이는 신뢰할 수 있는 패키지에 높은 효능과 탁월한 가치를 결합합니다.
또한 효율성이 높고 외관이 부드러운 저밀도 조명 응용 분야에 최적화되어 있습니다.
다운라이트, 트로퍼, 패널 조명과 같이 중요한 조명입니다.
3014 LED 시리즈는 높은 CRI를 제공하며 우수한 색상 품질이 중요한 조명 응용 분야에 최적화되어 있습니다.
제품 매개변수
패키지 크기: 5.7mm×3.0mm SMT LED, 0.8mm 두께
0.5W 저전력 LED
광도: 55-65lm
유형 방사선: 120o
CRI: 80(최소)
높은 신뢰성과 Anti-Vulcanization
낮은 작동 전압, 낮은 전력 소비, 긴 수명
모든 SMT 조립에 적합
수분 민감도 레벨: 레벨 4
PB Free 제품 (EU RoHS 준수)
주사위 재료 : InGaN/AIGaInP; 밝은 색상: 하얀색; 렌즈 색상: 노란색 확산

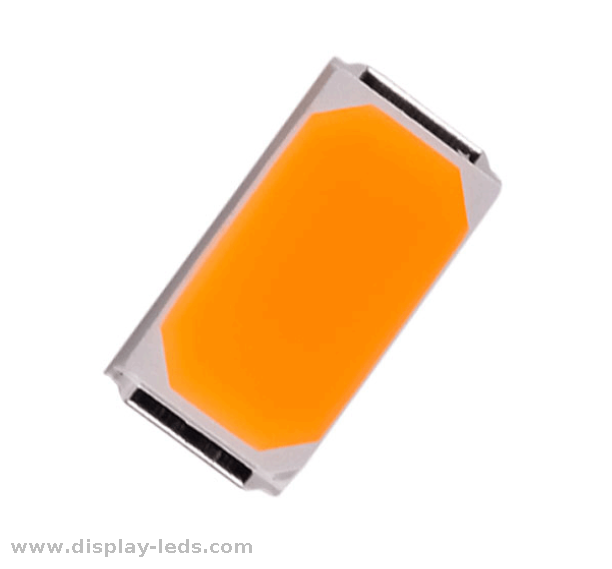

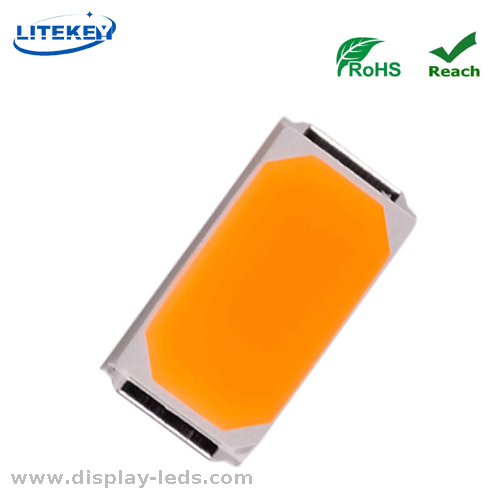

·LED 사진

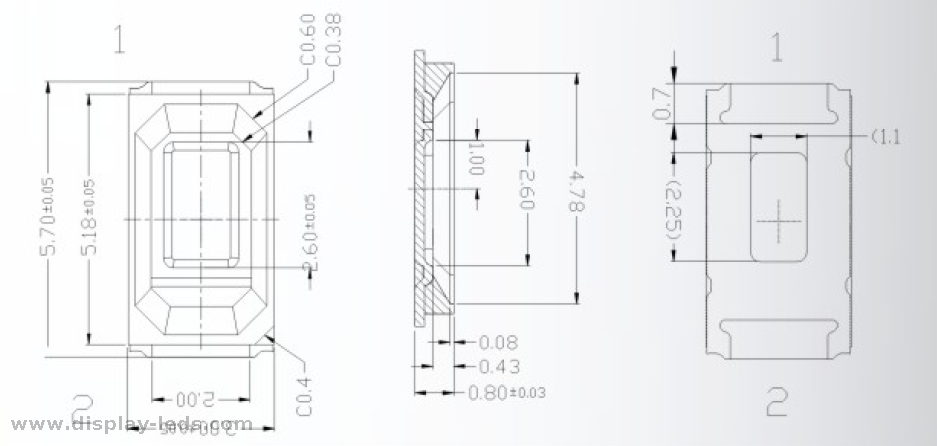

·개략 차원
·선정안내
부품번호 | 색상 상자 | 광속 IF=150mA |
LLS5730WW-26G-80-0.5W | 26G(2653±72K) | 55-65lm |
LLS5730WW-29G-80-0.5W | 29G(2958±87K) | 55-65lm |
LLS5730NW-41G-80-0.5W | 41G(4123±137K) | 55-65lm |
LLS5730NW-52G-80-0.5W | 52G(5169±141K) | 55-65lm |
LLS5730PW-62G-80-0.5W | 62G(6275±255K) | 55-65lm |
·절대 최대 정격(Ta=25℃)
목 | 상징 | 최고 | 단위 |
전력 소비 | PD | 500 | 밀리와트 |
연속 순방향 전류 | 만약에 | 150 | 엄마 |
펄스 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 너비) | IFP | 200 | 엄마 |
역전압 | VR | 5 | V |
정전기 방전(HBM) | ESD | 2000 | V |
작동 온도 범위 | 토퍼 | -30 ~ +80 | ℃ |
보관 온도 범위 | 쯧쯧 | -30 ~ +85 | ℃ |
내열성 | Rthj-s | 25 | ℃/W |
접합 온도 | Tj | ≤125 | ℃ |
·전기적/광학적 특성 (Ta=25℃)
목 | 상징 | Condition | 최소 | 유형 | 맥스 | 단위 |
순방향 전압 | VF | IF=150mA | 2.8 | -- | 3.4 | V |
광도 | IV | IF=150mA | 55 | -- | 65 | lm |
색온도 | CCT | IF=150mA | 26G(2653±72K) 29G(2958±87K) 41G(4123±137K) 52G(5169±141K) 62G(6275±255K) | K | ||
시야각 | 2θ1/2 | IF=150mA | -- | 120 | -- | 정도 |
역전류 | IR | VR =5V | -- | -- | 10 | μA |
연색성 지수 | 라 | IF=150mA | 80 | -- | -- | -- |
·애플리케이션
테이블 램프
영역 조명
스포트라이트
7. 집중: 우리는 LED 연구 개발, 생산 및 판매에 중점을 둡니다.
Expert China Manufacturier의 RoHS 준수 백색 5730 SMD LED
5730 SMD LED는 LITEKEY의 업계 최고의 조명 등급 LED 포트폴리오를 더 광범위한 애플리케이션 세트로 확장합니다.
이는 신뢰할 수 있는 패키지에 높은 효능과 탁월한 가치를 결합합니다.
또한 효율성이 높고 외관이 부드러운 저밀도 조명 응용 분야에 최적화되어 있습니다.
다운라이트, 트로퍼, 패널 조명과 같이 중요한 조명입니다.
3014 LED 시리즈는 높은 CRI를 제공하며 우수한 색상 품질이 중요한 조명 응용 분야에 최적화되어 있습니다.
제품 매개변수
패키지 크기: 5.7mm×3.0mm SMT LED, 0.8mm 두께
0.5W 저전력 LED
광도: 55-65lm
유형 방사선: 120o
CRI: 80(최소)
높은 신뢰성과 Anti-Vulcanization
낮은 작동 전압, 낮은 전력 소비, 긴 수명
모든 SMT 조립에 적합
수분 민감도 레벨: 레벨 4
PB Free 제품 (EU RoHS 준수)
주사위 재료 : InGaN/AIGaInP; 밝은 색상: 하얀색; 렌즈 색상: 노란색 확산

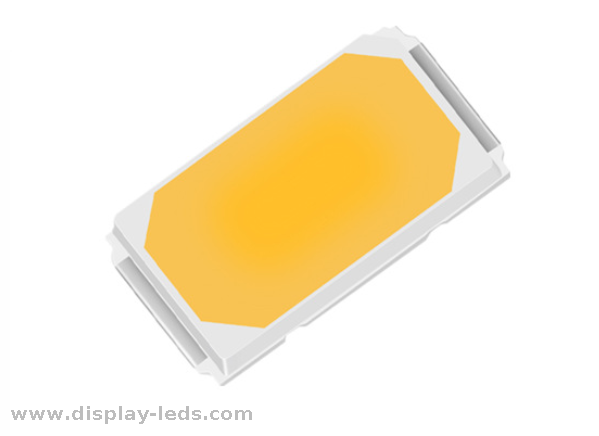

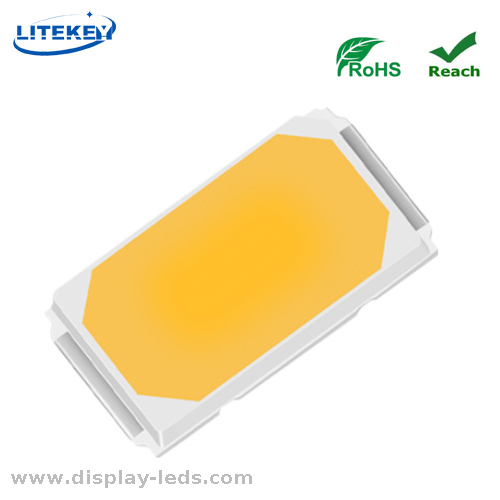

·LED 사진

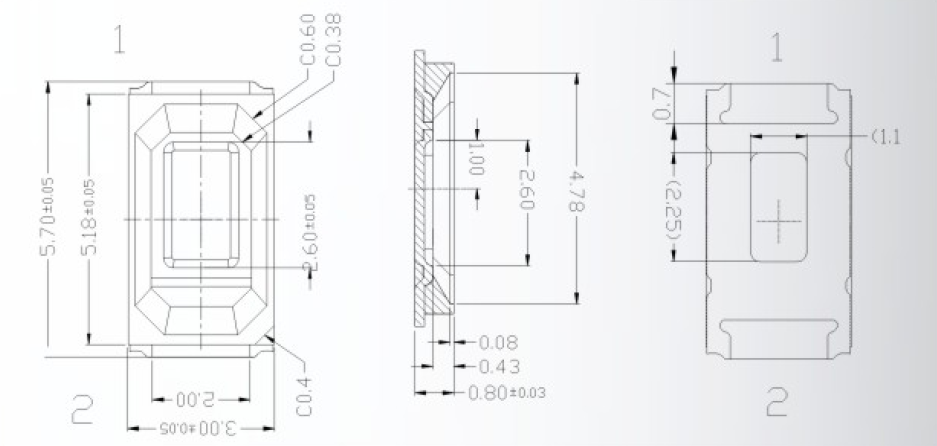

·개략 차원
