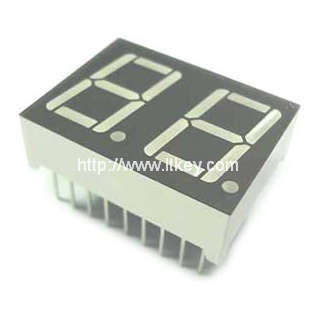

핀 7과 8은 공통 핀입니다. 정적 내부 회로 PCB; 0.56 인치 이중 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 14.20 mm (0.56inch) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
핀 7과 8은 공통 핀입니다. 정적 내부 회로 PCB; 0.56 인치 이중 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 14.20 mm (0.56inch) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

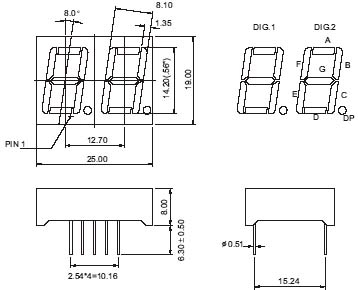

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
듀얼 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 14.20mm (0.56 인치), 외형 치수 : 25.00x19.00x8.00mm (LxWxHmm)
부품 번호
칩
나는V@나는에프= 20mA
Iv @ IF = 20mA
공통 음극
공유지
양극
자료
색깔
WLD
원세그
1 DP
최소.
Typ.
최소.
Typ.
LD5621CR
LD5621DR
GaAlAs
슈퍼 레드
640
8
10
8
10
LD5621CD
LD5621DD
GaAlAs
하이 레드
640
18
25
18
25
LD5621CO
LD5621DO
GaAsP
주황색
625
7
9
7
9
LD5621CY
LD5621DY
GaAsP
노랑
588
8
10
8
10
LD5621CG
LD5621DG
갭
녹색
568
7
9
7
9
LD5621CUR
LD5621DUR
AlGaInP
울트라 레드
640
30
45
30
45
LD5621CUO
LD5621DUO
AlGaInP
울트라 오렌지
625
45
60
45
60
LD5621CUA
LD5621DUA
AlGaInP
울트라 앰버
605
30
45
30
45
LD5621CUY
LD5621DUY
AlGaInP
울트라 옐로우
595
30
45
30
45
LD5621CUG
LD5621DUG
AlGaInP
울트라 그린
573
30
45
30
45
LD5621CPG
LD5621DPG
InGaN
순수한 녹색
525
120
300
120
300
LD5621CUB
LD5621DUB
InGaN
울트라 블루
470
30
45
30
45
LD5621CUW
LD5621DUW
InGaN
울트라 화이트
\
100
120
100
120
단위:
\
\
\
nm
mcd
mcd
mcd
mcd
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
듀얼 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 14.20mm (0.56 인치), 외형 치수 : 25.00x19.00x8.00mm (LxWxHmm)
