0.43인치 두 자리 숫자 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD4321E/F 시리즈
최소 주문：
1000개

핀 5와 10은 공통 핀입니다. 멀티 플렉스 내부 회로 PCB; 0.43 인치 이중 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 11.00 mm (0.43 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

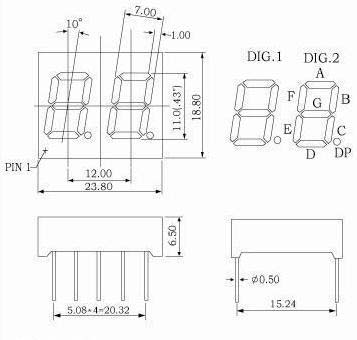

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

듀얼 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 11.00mm (0.43 인치), 외형 치수 : 23.80x18.80x6.50mm (LxWxHmm)
부품 번호		칩			나는_V@나는_에프= 20mA		Iv @ IF = 20mA
공통 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공통 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD4321ER	LD4321FR	GaAlAs	슈퍼 레드	640	8	10	8	10
LD4321ED	LD4321FD	GaAlAs	하이 레드	640	18	25	18	25
LD4321EO	LD4321FO	GaAsP	주황색	625	7	9	7	9
LD4321EY	LD4321FY	GaAsP	노랑	588	8	10	8	10
LD4321EG	LD4321FG	갭	녹색	568	7	9	7	9
LD4321EUR	LD4321FUR	AlGaInP	울트라 레드	640	30	45	30	45
LD4321EUO	LD4321FUO	AlGaInP	울트라 오렌지	625	45	60	45	60
LD4321EUA	LD4321FUA	AlGaInP	울트라 앰버	605	30	45	30	45
LD4321EUY	LD4321FUY	AlGaInP	울트라 옐로우	595	30	45	30	45
LD4321EUG	LD4321FUG	AlGaInP	울트라 그린	573	30	45	30	45
LD4321EPG	LD4321FPG	InGaN	순수한 녹색	525	120	300	120	300
LD4321EUB	LD4321FUB	InGaN	울트라 블루	470	30	45	30	45
LD4321EUW	LD4321FUW	InGaN	울트라 화이트	\	100	120	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	1.8	2.2	30	60	25	100
슈퍼 레드	DP 당	1.8	2.2	30	60	25	100
하이 레드	Per Seg.	1.8	2.2	30	60	25	100
하이 레드	DP 당	1.8	2.2	30	60	25	100
주황색	Per Seg.	2.1	2.5	30	80	30	100
주황색	DP 당	2.1	2.5	30	80	30	100
노랑	Per Seg.	2.1	2.5	30	80	30	100
노랑	DP 당	2.1	2.5	30	80	30	100
녹색	Per Seg.	2.2	2.5	30	80	30	100
녹색	DP 당	2.2	2.5	30	80	30	100
울트라 레드	Per Seg.	1.9	2.6	30	60	30	100
울트라 레드	DP 당	1.9	2.6	30	60	30	100
울트라 오렌지	Per Seg.	2	2.6	30	65	30	100
울트라 오렌지	DP 당	2	2.6	30	65	30	100
울트라 앰버	Per Seg.	2	2.6	30	65	30	100
울트라 앰버	DP 당	2	2.6	30	65	30	100
울트라 옐로우	Per Seg.	2	2.6	30	65	30	100
울트라 옐로우	DP 당	2	2.6	30	65	30	100
울트라 그린	Per Seg.	2.1	2.6	30	75	30	100
울트라 그린	DP 당	2.1	2.6	30	75	30	100
순수한 녹색	Per Seg.	3.5	4	30	110	30	100
순수한 녹색	DP 당	3.5	4	30	110	30	100
울트라 블루	Per Seg.	3.5	4	30	120	30	100
울트라 블루	DP 당	3.5	4	30	120	30	100
울트라 화이트	Per Seg.	3.5	4	30	120	30	100
울트라 화이트	DP 당	3.5	4	30	120	30	100
단위:	\	V	V	너	mW	엄마	엄마
