중국 전문가 제조업체의 RoHS 준수 5050 IC 임베디드 SMD LED @12mA
5050 lC 임베디드 SMD LED LITEKEY의 업계 최고의 조명 등급 LED 포트폴리오를 더 광범위한 애플리케이션 세트로 확장합니다.
이는 신뢰할 수 있는 패키지에 높은 효능과 탁월한 가치를 결합합니다.
또한 효율성이 높고 외관이 부드러운 저밀도 조명 응용 분야에 최적화되어 있습니다.
다운라이트, 트로퍼, 패널 조명과 같이 중요한 조명입니다.
3014 LED 시리즈는 높은 CRI를 제공하며 우수한 색상 품질이 중요한 조명 응용 분야에 최적화되어 있습니다.
제품 매개변수
패키지 크기: 5.0mm×5.0mm SMT LED, 1.7mm 두께
모든 SMT 조립에 적합
수분 민감도 레벨: 레벨 5a
PB Free 제품 (EU RoHS 준수)

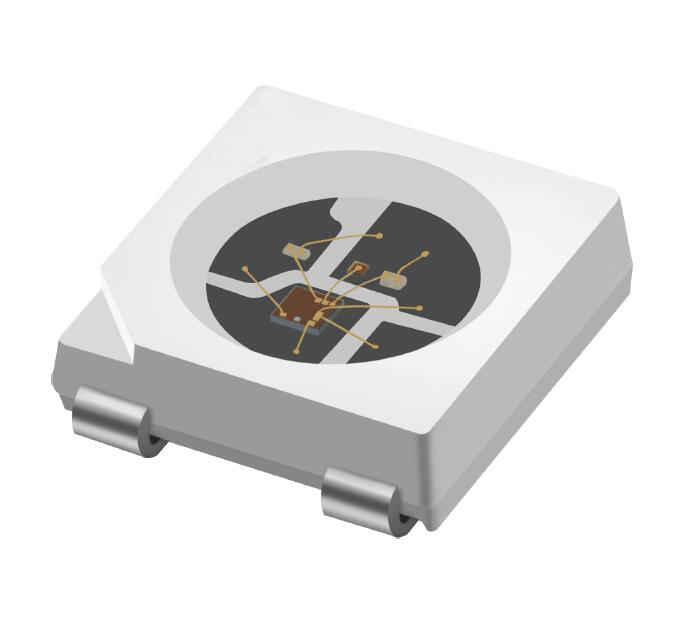

·LED 사진

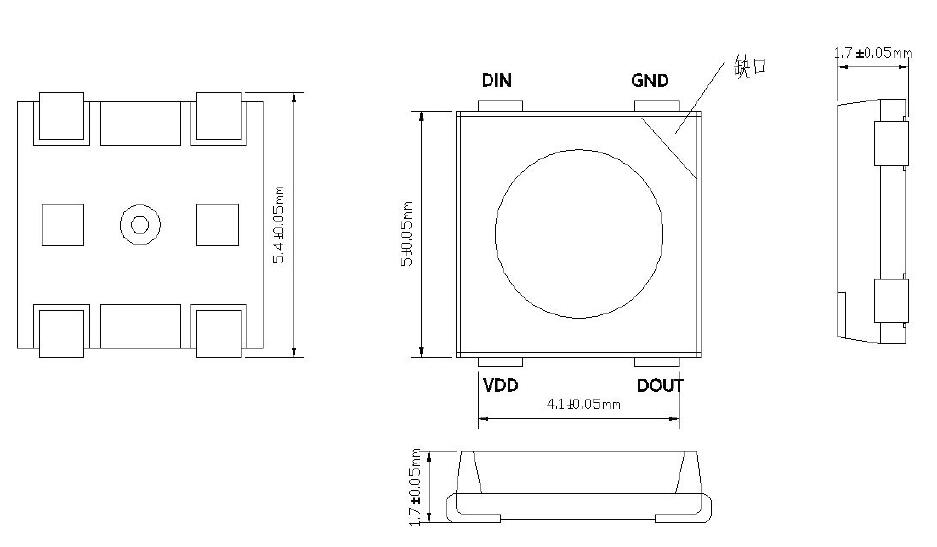

·개략 차원
핀 번호 | 상징 | 핀 이름 | 기능 설명 |
1 | VDD | 힘 | 칩 전원 핀 |
2 | 다우트 | 데이터 출력 | 제어 데이터 신호 출력 |
3 | VSS/GND | 지면 | 신호 및 전원 연결 접지 |
4 | 소음 | 데이터 입력 | 제어 데이터 신호 입력 |
·전기광학적 특성 (VDD=5V, Ta=25℃)
목 | 상징 | 최소 | 유형 | 최대. | 단위 | Condition | |
우성 파장 | λd | G | 515 | -- | 530 | nm | -- |
R | 620 | -- | 630 | ||||
B | 460 | -- | 470 | ||||
광도 | IV | G | 1200 | 1600 | mcd | -- | |
R | 600 | 800 | |||||
B | 300 | 500 | |||||
논리 전원 전압 | VDD | 3.5 | -- | 5.5 | V | -- | |
정전류 | IDD=4.5V,Iout'OFF' | -- | 0.5 | -- | 엄마 | ||
높은 수준의 입력 전압 | VIH | 3.1 | -- | -- | V | -- | |
낮은 수준의 입력 전압 | 빌 | -- | -- | 1.5 | V | -- | |
DOUT 출력 전류 | 아이오 | -- | 35 | -- | 엄마 | D밖으로 고출력 직렬 연결 10Ω 저항 GND로 | |
DOUT 싱킹 전류 | 인공수정체 | -- | 35 | -- | 엄마 | -- | |
OUT R/B 니 포인트 전압 | VDS_S | -- | 0.6 | -- | V | Iout=12mA | |
OUT G 니 포인트 전압 | VDS_S | -- | 0.9 | -- | V | Iout=12mA | |
OUT R/G/B 출력 전류 변화 | %VS.VDS | -- | 0.6 | -- | % | I밖으로=12mA, VDS=1.0-3.0V | |
%VS.VDD | -- | 0.9 | -- | % | I밖으로=12mA, VDD=4.5-5.5V | ||
%VS.TA | -- | - | % | I밖으로=12mA, TA=-40~85℃ | |||
OUT R/G/B 포트 누설 전류 | I새다 | -- | -- | 1 | μA | VDS=18V,Iout'OFF' | |
·Ta=25에서 절대 최대 정격℃
목 | 상징 | 범위 | 단위 |
OUT R/G/B 단자 내전압 | BV밖으로 | 17 | V |
작동 온도 | 탑트 | -40~150 | ℃ |
보관온도 | 쯧쯧 | -55~150 | ℃ |
ESD 내전압 | VESD | >2 | KV |
·애플리케이션
실내 장식 조명
플래시 컬러 러너 효과를 적용한 플래시 조명 디자인
