LLS5050RGBIC-187B-4-BJ-5V 개정
LITEKEY
8541410000
5050 내장 IC 멀티 컬러 지능형 제어 SMD LED 광원 @18mA
5050 내장 IC 멀티 컬러 지능형 제어 SMD LED LITEKEY의 업계 최고의 조명 등급 LED 포트폴리오를 더 광범위한 애플리케이션 세트로 확장합니다.
이는 신뢰할 수 있는 패키지에 높은 효능과 탁월한 가치를 결합합니다.
또한 효율성이 높고 외관이 부드러운 저밀도 조명 응용 분야에 최적화되어 있습니다.
다운라이트, 트로퍼, 패널 조명과 같이 중요한 조명입니다.
3014 LED 시리즈는 높은 CRI를 제공하며 우수한 색상 품질이 중요한 조명 응용 분야에 최적화되어 있습니다.
제품 매개변수
패키지 크기: 5.0mm×5.0mm SMT LED, 1.7mm 두께
모든 SMT 조립에 적합
수분 민감도 레벨: 레벨 5a
PB Free 제품 (EU RoHS 준수)

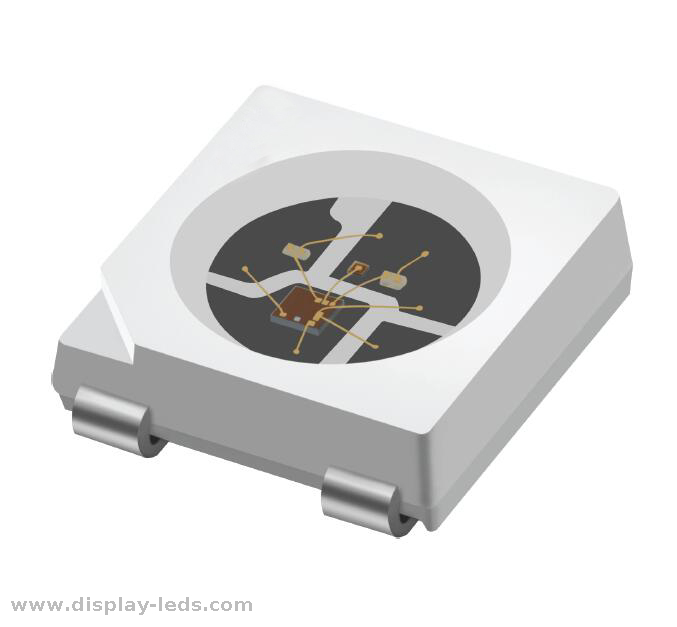

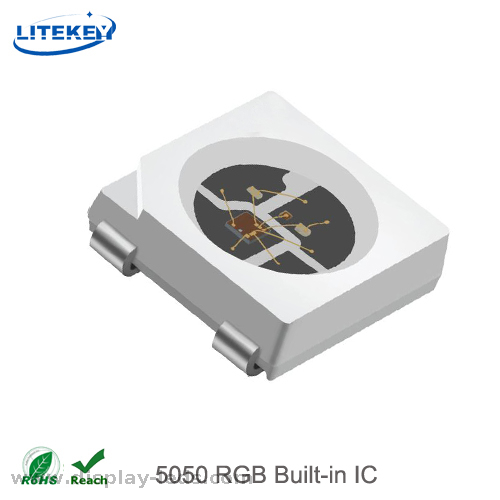

·LED 사진

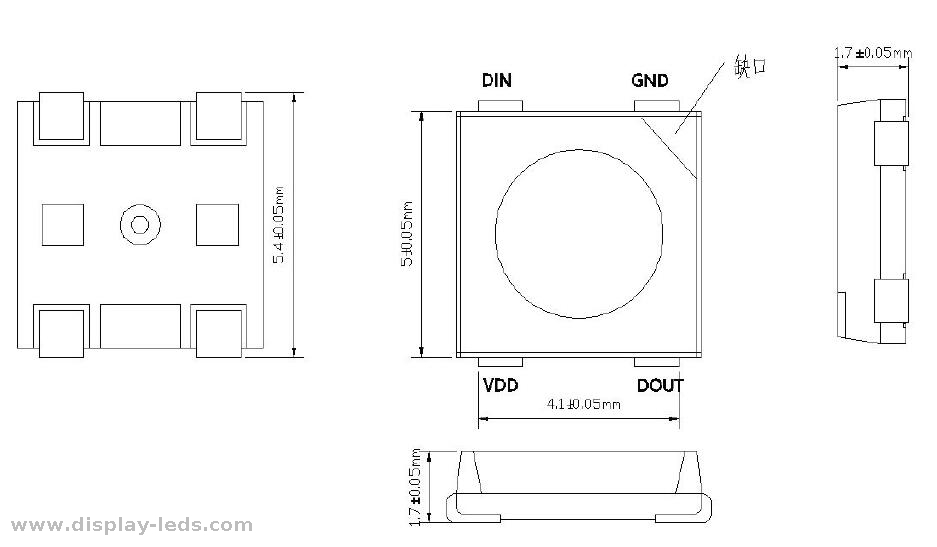

·개략 차원
핀 번호 | 상징 | 핀 이름 | 기능 설명 |
1 | VDD | 힘 | 칩 전원 핀 |
2 | 다우트 | 데이터 출력 | 제어 데이터 신호 출력 |
3 | VSS/GND | 지면 | 신호 및 전원 연결 접지 |
4 | 소음 | 데이터 입력 | 제어 데이터 신호 입력 |
·전기광학적 특성 (VDD=5V, Ta=25℃)
목 | 상징 | 최소 | 유형 | 최대. | 단위 | Condition | |
우성 파장 | λd | R | 620 | -- | 625 | nm | |
G | 525 | -- | 530 | ||||
B | 465 | -- | 470 | ||||
광도 | IV | R | 600 | -- | 800 | mcd | IF=18mA |
G | 1200 | -- | 1800 | ||||
B | 300 | -- | 500 | ||||
입력 전압 | 빈 | 3.5 | -- | 5.5 | V | -- | |
정전류 | 종료'OFF' | -- | 0.18 | -- | 엄마 | ||
신호를 입력하세요 임계 전압 | VIH | 0.5V안에 | -- | -- | V | DIN 높은 수준의 입력 전압 | |
V일리노이 | -- | -- | 0.3V안에 | V | DIN 낮은 수준의 입력 전압 | ||
D밖으로 출력 전류 | I오 | -- | 8.5 | -- | 엄마 | 다우트 고출력 , 연결 10Ω 저항 GND로 | |
D밖으로 가라앉는 전류 | IOL | -- | 13.7 | -- | 엄마 | 다우트 낮은 출력, 전원 공급 장치 다우트 가라앉는 전류 | |
OUT R/G/B 출력 전류 | I출력-R/G/B | -- | 18.0 | -- | 엄마 | VDS=1.5V | |
OUT 포트 상수 변곡점 전압 | VDS_S | -- | 0.7 | -- | V | I출력-R/G/B=18mA | |
출력R/G/B 출력 전류 변화 | %VS.V안에 | -0.7 | -- | +0.7 | % | IOUT_R/G/B=18mA, V안에=3.3-28V | |
%VS.TA | -5.0 | -- | +5.0 | % | IOUT_R/G/B =18mA, TA=-40~85℃ | ||
DIN 포트 풀다운 저항기 | Rdown_IN | -- | 64 | -- | kΩ | DIN 포트 - GND 저항 | |
·Ta=25에서 절대 최대 정격℃
목 | 상징 | 범위 | 단위 |
칩의 입력 전압 | 빈 | -0.4-40 | V |
논리 입력 포트 | VI | -0.4-30.0 | V |
작동 온도 범위 | Topr | -40-85 | ℃ |
보관 온도 범위 | T성병 | -55-150 | ℃ |
HBM 인간 방전 모드 | VHBM | ±4 | KV |
·애플리케이션
실내 장식 조명
플래시 컬러 러너 효과를 적용한 플래시 조명 디자인
7. 집중: 우리는 LED 연구 개발, 생산 및 판매에 중점을 둡니다.
