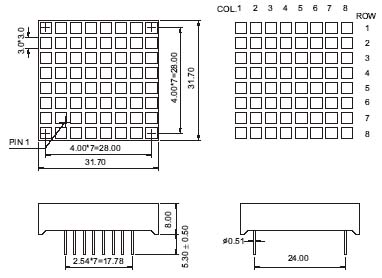

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
| 부품 번호 | 칩 | Iv @ IF = 20mA |
| CC[1] | 캘리포니아 주[2] | 자료 | 색깔 | WLD | 1 개의 점 |
| 최소. | Typ. |
| LM12288AR | LM12288BR | GaAlAs | 슈퍼 레드 | 640 | 8 | 10 |
| LM12288AD | LM12288BD | GaAlAs | 하이 레드 | 640 | 18 | 25 |
| LM12288AO | LM12288BO | GaAsP | 주황색 | 625 | 7 | 9 |
| LM12288AY | LM12288BY | GaAsP | 노랑 | 588 | 8 | 10 |
| LM12288AG | LM12288BG | 갭 | 녹색 | 568 | 7 | 9 |
| LM12288AUR | LM12288BUR | AlGaInP | 울트라 레드 | 640 | 30 | 45 |
| LM12288AUO | LM12288BUO | AlGaInP | 울트라 오렌지 | 625 | 45 | 60 |
| LM12288AUA | LM12288BUA | AlGaInP | 울트라 앰버 | 65 | 30 | 45 |
| LM12288AUY | LM12288BUY | AlGaInP | 울트라 옐로우 | 595 | 30 | 45 |
| LM12088AUG | LM12288BUG | AlGaInP | 울트라 그린 | 573 | 30 | 45 |
| LM12288APG | LM12288BPG | InGaN | 순수한 녹색 | 525 | 120 | 300 |
| LM12288AUB | LM12288BUB | InGaN | 울트라 블루 | 470 | 30 | 45 |
| LM12288AUW | LM12288BUW | InGaN | 울트라 화이트 | \ | 100 | 120 |
| 단위: | \ | \ | \ | nm | mcd | mcd |
노트:
1. CC = 음극 열,
2. CA = 애노드 행
노트:
1. CC = 음극 행
2. CA = 애노드 행
어디에서 사용할 수 있습니까?
다음과 같이 옥내 또는 반 옥외에서 사용할 수 있습니다.
실내 또는 반 옥외 오락 장소
주차장 게임기 고속철도 역
