2.3인치 8x8 LED 도트 매트릭스

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

2.3 인치 8x8 도트 매트릭스 LED 디스플레이

다양한 색상을 사용할 수 있습니다.
공통 음극 및 양극 도트 매트릭스 LED가 모두 이용 가능합니다.
행 1의 LED 점은 핀 9에 연결되고 열의 LED 점 1은 핀 13에 연결됩니다.
16 핀 LED 매트릭스 디스플레이 모듈;
반사경 검정, 흰색 또는 회색 얼굴을 사용할 수 있습니다.

범주:도트 매트릭스 LED 디스플레이 8x8 도트 매트릭스 LED 디스플레이 2.3 인치 8x8 단색 LED 도트 매트릭스
2.3 인치 5x8 도트 매트릭스 LED 디스플레이 2 인치 8x8 도트 매트릭스 LED 디스플레이

LM23088A / B 시리즈의 PDF 데이터 시트

풍모:

1.60.6mm (2.3 인치) 매트릭스 높이

2. 직경 5mm 라운드 도트 LED 매트릭스 모듈

3. 피치 : 7.62mm (이웃 한 매트릭스 간 도트 사이의 거리)

4. 넓은 시야각

5. 방출되는 색상의 범위

6.I.C. 호환 가능한

7. 매트릭스 LED 도트 당 낮은 전력 소모

8. 검은 색 또는 회색면, 흰색 부분
9. RoHS 및 REACH 인증

지불 조건 : TT, Western Union, L / C, 현금 또는 페이팔.

RoHS 준수 REACH 준수

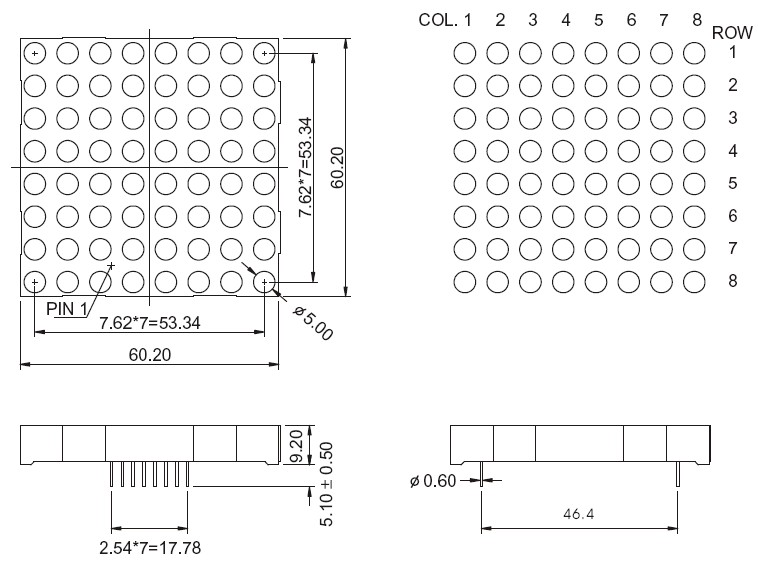

패키지 치수 및 내부 회로 도면:

2.3인치 8x8 LED 도트 매트릭스 크기
2.3인치 8x8 LED 도트 매트릭스 회로
참고:

1. 모든 치수는 밀리미터(인치) 단위이며, 허용 오차는 + 별도로 언급하지 않는 한 0.25mm(0.01인치)입니다.

2. 사양은 예고 없이 변경될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과해서는 안 됩니다.

2.3인치 8x8 도트 매트릭스 LED 디스플레이 선택 가이드:

부품 번호	설명	I_F= 도트당 20mA
부품 번호	설명	최소	유형
LM23088AR	CC^[1], 슈퍼 레드(640nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, LED 매트릭스 모듈 크기: 60.2x60.2mm.	8	10
LM23088BR	캘리포니아^[2], 슈퍼 레드(640nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, LED 매트릭스 모듈 크기: 60.2x60.2mm.	8	10
LM23088AUR	CC^[1], 울트라 레드(640nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, LED 매트릭스 모듈 크기: 60.2x60.2mm..	30	45
LM23088BUR	캘리포니아^[2]	30	45
	CC^[1]	45	60
	캘리포니아^[2]	45	60
	CC^[1]	30	45
	캘리포니아^[2]	30	45
	CC^[1]	30	45
	캘리포니아^[2]	30	45
	CC^[1], 울트라 그린(572nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	30	45
LM23088BUG	캘리포니아^[2], 울트라 그린(572nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	30	45
LM23088APG	CC^[1], 순수 녹색(525nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	120	300
LM23088BPG	캘리포니아^[2], 순수 녹색(525nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	120	300
LM23088AUB	CC^[1], 울트라 블루(470nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	30	45
LM23088BUB	캘리포니아^[2], 울트라 블루(470nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	30	45
LM23088AUW	CC^[1], 울트라 화이트(470nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	100	120
LM23088BUW	캘리포니아^[2], 울트라 화이트(470nm) 8x8 LED 도트 매트릭스, 2인치 매트릭스 높이, LED 원형 도트 크기 5mm, 매트릭스 모듈 크기: 60.2x60.2mm.	100	120
단위:	\	mcd	mcd

참고: 1. CC=음극행 2. CA=양극행

어디서 사용할 수 있나요?

다음과 같은 실내 또는 반실외에서 사용할 수 있습니다.

실내 또는 반옥외 엔터테인먼트 장소

주차장 게임기 고속철도역
