LLS1204RGBC-YG-LS
LITEKEY
8541410000
LITEKEY의 1206 SMD 칩 LED 램프는 자동화된 PC 보드 조립 및 공간에 민감한 응용 분야를 위한 작은 크기와 특수 구성으로 제공됩니다. SMD Chip LED 램프는 노트북 컴퓨터, 네트워크 시스템, 가전제품, 실내 간판 애플리케이션을 포함한 다양한 전자 장비에 사용하기에 적합합니다.
3.2*1.0*1.5mm
빛나는 색상과 콜로이드: RGB/백색 콜로이드
ROHS 지침을 준수하는 환경 보호 제품
EIA 표준 포장
SMT 자동 생산에 적합
리플로우 솔더링 공정에 적합

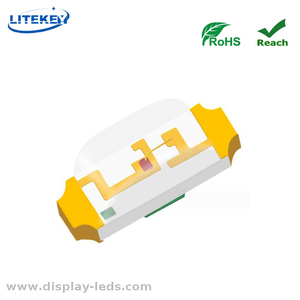

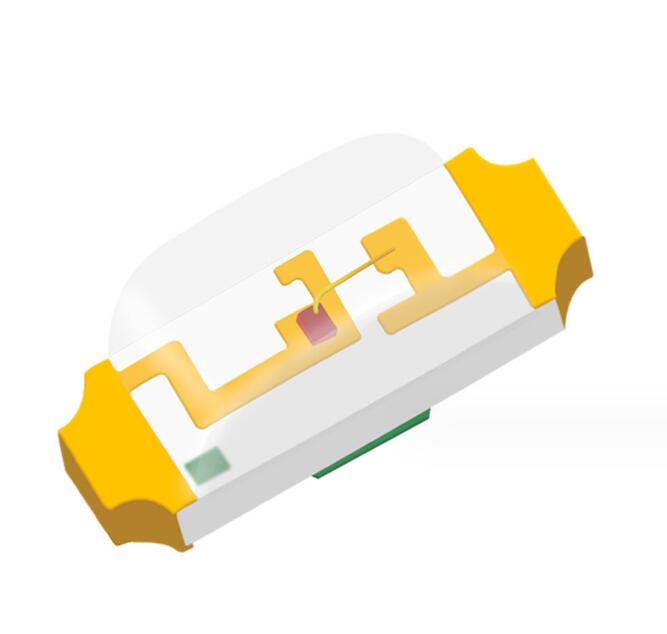

·LED 사진

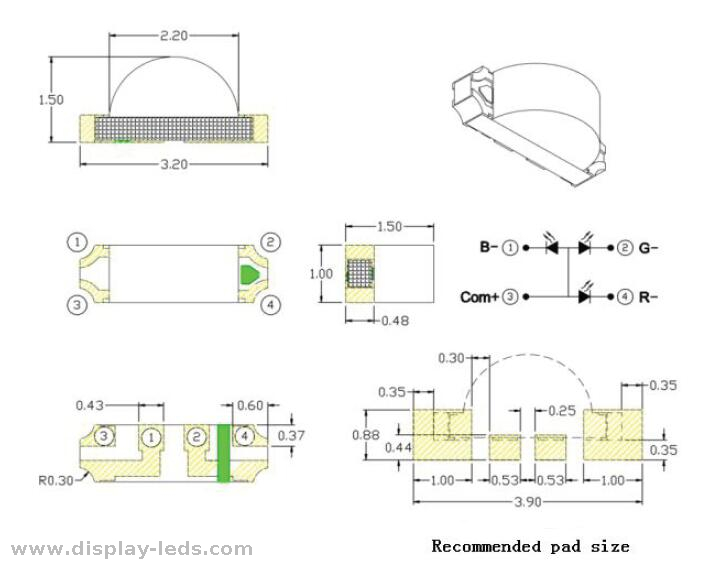

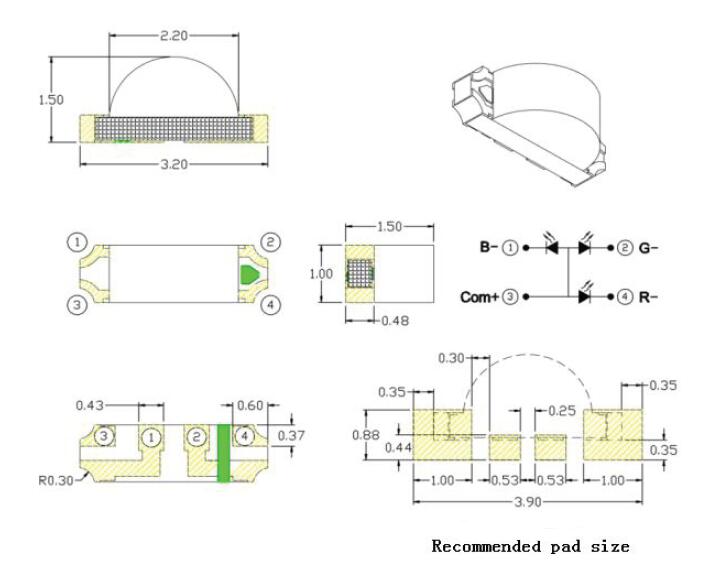

·개략 차원
·절대 최대 정격(Ta=25°C)
목 | 상징 | 최고 | 단위 |
전력 소비 | PD | 50/80/80 | 밀리와트 |
연속 앞으로 현재의 | 만약에 | 3*25 | 엄마 |
펄스 포워드 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 3*100 | 엄마 |
역전압 | VR | 5 | V |
작동 온도 범위 | 토퍼 | -30 ~ +85 | ℃ |
보관 온도 범위 | 쯧쯧 | -40 ~ +90 | ℃ |
접합 온도 | Tj | ≤125 | ℃ |
* 참고: 펄스 폭≤0.1ms, 듀티≤1/10
·전기적/광학적 특성 (Ta=25°C)
목 | 상징 | Condition | 최소 | 유형 | 맥스 | 단위 | |
순방향 전압 | VF | IF=20mA | R | 1.6 | -- | 2.1 | V |
IF=20mA | G | 2.6 | -- | 3.0 | |||
IF=20mA | B | 2.6 | -- | 3.0 | |||
광도 | IV | IF=20mA | R | -- | 40 | -- | mcd |
IF=20mA | G | -- | 230 | -- | |||
IF=20mA | B | -- | 50 | -- | |||
우성 파장 | λd | IF=20mA | R | 619 | -- | 625 | nm |
IF=20mA | G | 520 | -- | 530 | |||
IF=20mA | B | 465 | -- | 475 | |||
시야각 | 2θ1/2 | IF=20mA | -- | 120 | -- | 도 | |
역전류 | IR | VR =5V | -- | -- | 1 | uA | |
·애플리케이션
의료 기기: 내시경, 산소 농도계
자동차 전자 장치: 백라이트 키 라이트, 표시 등
산업용 제품: 전자 계기판, 산업 설비
스마트 홈: 백색 가전제품, 닉시 튜브 LED
통신제품 : 휴대폰 버튼램프, 라우터
칩 SMD 적용
칩 SMD 적용
칩 SMD 적용
7. 집중: 우리는 LED 연구 개발, 생산 및 판매에 중점을 둡니다.
