LLS1204SURUPGC-LS
LITEKEY
8541410000
LITEKEY의 1206 SMD 칩 LED 램프는 자동화된 PC 보드 조립 및 공간에 민감한 응용 분야를 위한 작은 크기와 특수 구성으로 제공됩니다. SMD Chip LED 램프는 노트북 컴퓨터, 네트워크 시스템, 가전제품, 실내 간판 애플리케이션을 포함한 다양한 전자 장비에 사용하기에 적합합니다.
3.2*1.0*1.5mm
빛나는 색상과 콜로이드: 빨간색과 순수한 녹색/백색 콜로이드
ROHS 지침을 준수하는 환경 보호 제품
EIA 표준 포장
SMT 자동 생산에 적합
리플로우 솔더링 공정에 적합
·LED 사진

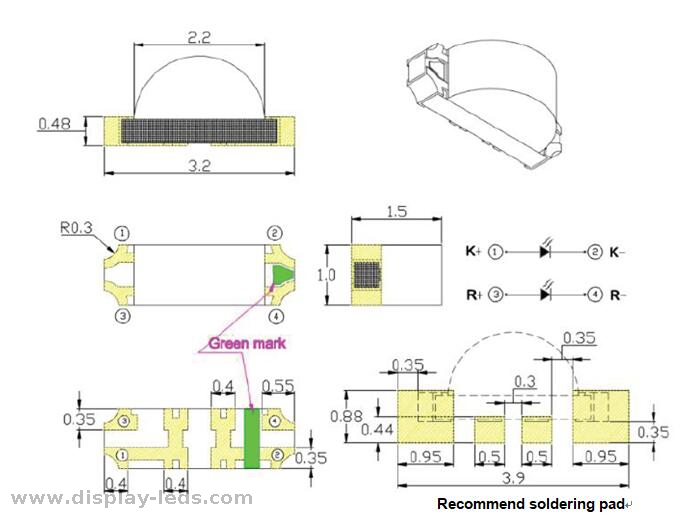

·개략 차원
·절대 최대 정격(Ta=25°C)
목 | 상징 | 최고 | 단위 | |
PG | R | |||
전력 소비 | PD | 80 | 55 | 밀리와트 |
연속 순방향 전류 | IFmax | 25 | 25 | 엄마 |
피크 순방향 전류(1/10 듀티 사이클 0.1ms 펄스 폭) | IFP | 100 | 100 | 엄마 |
역전압 | VR | 5 | 5 | V |
작동 온도 범위 | T작전 | -40 ~ +85 | ℃ | |
보관 온도 범위 | T성병 | -40 ~ +85 | ℃ | |
납 납땜 온도 | 촐 | 리플로우 납땜 : 260℃ 10초 손 납땜 : 300℃ 3초 | ||
* 참고: 펄스 폭≤0.1ms, 듀티≤1/10
·전기적/광학적 특성 (Ta=25°C)
목 | 상징 | Condition | PG | R | 단위 | ||||
최소 | 유형 | 최대. | 최소 | 유형 | 최대. | ||||
순방향 전압 | VF | IF=20mA | 2.8 | -- | 3.4 | 1.8 | -- | 2.4 | V |
광도 | IV | IF=20mA | -- | 750 | -- | -- | 180 | -- | mcd |
피크 파장 | 람파 | IF=20mA | -- | -- | -- | -- | -- | -- | nm |
주파장 | ld | IF=20mA | 520 | -- | 530 | 620 | -- | 630 | nm |
반폭파 | Δλ | IF=20mA | -- | 35 | -- | -- | 20 | -- | nm |
시야각 | 2θ1/2 | IF=20mA | -- | 120 | -- | -- | 120 | -- | 데그 |
역전류 | IR | VR =5V | -- | -- | 1 | -- | -- | 1 | uA |
·애플리케이션
의료 기기: 내시경, 산소 농도계
자동차 전자 장치: 백라이트 키 라이트, 표시 등
산업용 제품: 전자 계기판, 산업 설비
스마트 홈: 백색 가전제품, 닉시 튜브 LED
통신제품 : 휴대폰 버튼램프, 라우터
칩 SMD 적용
칩 SMD 적용
칩 SMD 적용
7. 집중: 우리는 LED 연구 개발, 생산 및 판매에 중점을 둡니다.
