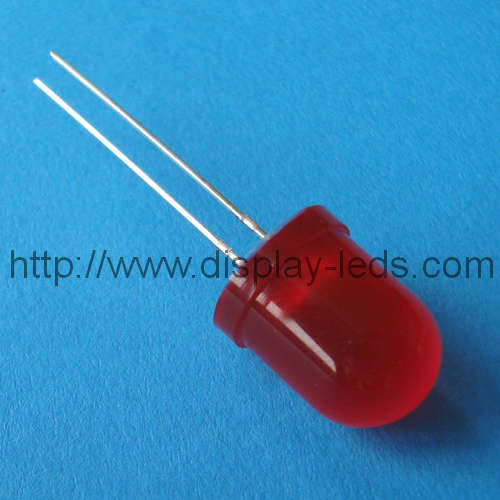

관통 구멍 10mm 둥근 적색 LED 램프
패키지 크기 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
절대 최대 정격 (Ta = 25 ℃)
| 매개 변수 | 상징 | 시험 조건 | 가치 | 단위 |
| 민 | 맥스 |
| 역 전압 | VR | IR = 30 μA | 5 | --- | V |
| 순방향 전류 | 만약 | --- | --- | 30 | 엄마 |
| 전력 소모 | Pd | --- | --- | 100 | mW |
| 펄스 전류 | Ipeak | 듀티 = 0.1mS, 1kHz | --- | 100 | 엄마 |
| 작동 온도 | 토플 | --- | -40 | +85 | ℃ |
| 보관 온도 | Tstr | --- | -40 | +100 | ℃ |
전기 및 광학 특성 (Ta = 25 ℃)
| 매개 변수 | 상징 | 시험 조건 | 가치 | 단위 |
| 최소. | Typ. | 맥스. |
| 순방향 전압 | VF | IF = 20mA | --- | 2.25 | 2.6 | V |
| 역전 류 | IR | VR = 5V | --- | --- | 30 | μA |
| 파장을 지배하다 | & λ;디 | IF = 20mA | --- | 626 | --- | nm |
| 피크 파장 | & λ; 피 | IF = 20mA | --- | 632 | --- | nm |
| 스펙트럼 선 반 폭 | △ & λ; | IF = 20mA | --- | 20 | --- | nm |
| 광도 | IV | IF = 20mA | --- | 500 | 600 | mcd |
| 시야각 | 2θ1 / 2 | IF = 20mA | --- | 30 | --- | Deg. |
- 사용 가능한 선택 :
- 시야각은 15 ~ 60 ° 일 수 있습니다.
- LED 케이스 색상은 맑은 물, 흰색 확산, 빨간색 투명 또는 빨간색 확산
- 핀 길이는 고객의 요구 사항에 따라 수정할 수 있습니다.
- 핀의 십자선은 수정 될 수 있습니다.
- 플랜지 1 또는 플랜지가 아닌 플랜지 모두 사용 가능
데이터 시트, 가격, 매개 변수 세부 정보, 치수 및 기타 정보붉은 색으로 발광하는 3mm LED 램프이 웹에 제공됩니다.
