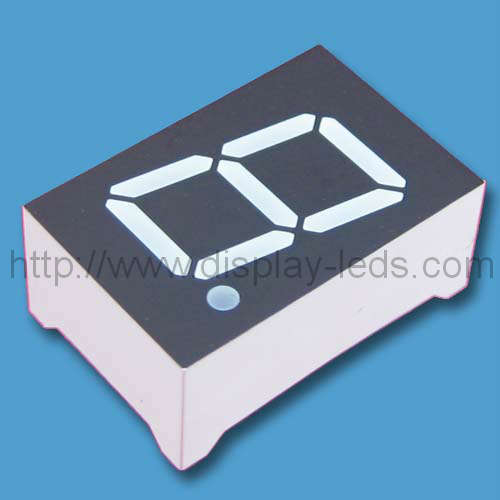

0.52인치 7세그먼트 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD5211A/B 시리즈
최소 주문：
1000개

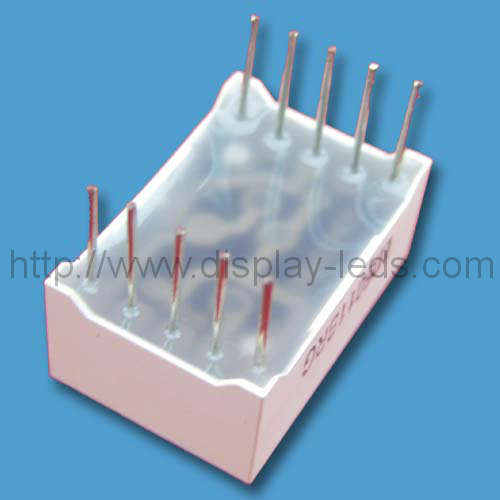

핀 3과 8은 공통 핀입니다. 정적 내부 회로 PCB; 0.52 인치 한 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.

풍모:

1. 13.20mm (0.52inch) 자릿수 높이

2. 뛰어난 자릿수 모양

3. 넓은 시야각

4. 방출 색상 범위

5. I.C. 호환 가능한

6. 낮은 전력 소비

7. 검은 색 얼굴, 흰색 부분

8. RoHS 준수

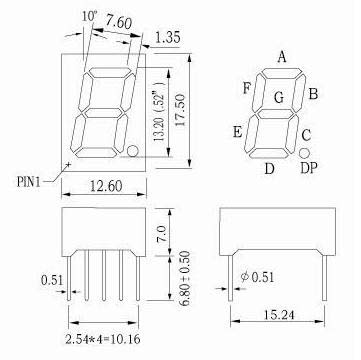

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 자리 7 세그먼트 LED 디스플레이, 자리 높이 : 13.20mm (0.52inch), 외형 치수 : 17.50x12.60x7.00mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD5211AR	LD5211BR	GaAlAs	슈퍼 레드	640	8	10	8	10
LD5211AD	LD5211BD	GaAlAs	하이 레드	640	18	25	18	25
LD5211AO	LD5211BO	GaAsP	주황색	625	7	9	7	9
LD5211AY	LD5211BY	GaAsP	노랑	588	8	10	8	10
LD5211AG	LD52011BG	갭	녹색	568	7	9	7	9
LD5211AUR	LD5211BUR	AlGaInP	울트라 레드	640	30	45	30	45
LD5211AUO	LD5211BUO	AlGaInP	울트라 오렌지	625	45	60	45	60
LD5211AUA	LD5211BUA	AlGaInP	울트라 앰버	65	30	45	30	45
LD5211AUY	LD5211BUY	AlGaInP	울트라 옐로우	595	30	45	30	45
LD5211AUG	LD5211BUG	AlGaInP	울트라 그린	573	30	45	30	45
LD5211APG	LD5211BPG	InGaN	순수한 녹색	525	120	300	120	300
LD5211AUB	LD5211BUB	InGaN	울트라 블루	470	30	45	30	45
LD5211AUW	LD5211BUW	InGaN	울트라 화이트	\	100	120	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd
