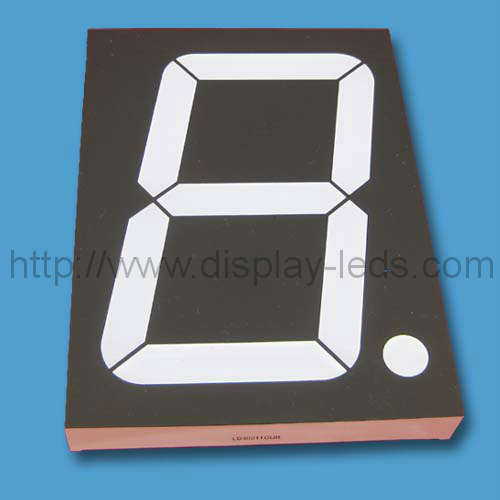

5인치 7세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD50011A/B 시리즈
최소 주문：
200개

5 인치 단일 자리 7 세그먼트 LED 디스플레이; 핀 1과 8은 공통 핀입니다. 직렬 LED 7 개 세그먼트 당 2 개의 LED가 병렬로 연결됩니다.

풍모:

1. 126 mm (5 인치) 자릿수 높이

2. 뛰어난 자릿수 모양

3. 넓은 시야각

4. 방출 색상 범위

5. I.C. 호환 가능한

6. 낮은 전력 소비

7. 검은 색 얼굴, 흰색 부분

8. RoHS 준수

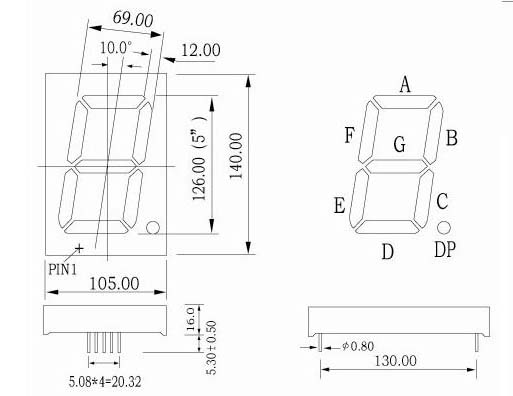

PDF 데이터 시트 다운로드 패키지 크기 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

내부 회로 :

1 번 테이블:

단일 자리 7 세그먼트 LED 디스플레이, 손가락 높이 : 126.00mm (5.00inch), 외형 치수 : 105.00x126.00x16.00mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 40mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD50011AR	LD50011BR	GaAlAs	슈퍼 레드	640	84	105	18	22.5
LD50011AD	LD50011BD	GaAlAs	하이 레드	640	189	262.5	40.5	56.25
LD50011AO	LD50011BO	GaAsP	주황색	625	73.5	94.5	15.75	20.25
LD50011AY	LD50011BY	GaAsP	노랑	588	84	105	18	22.5
LD50011AG	LD50011BG	갭	녹색	568	73.5	94.5	15.75	20.25
LD50011AUR	LD50011BUR	AlGaInP	울트라 레드	640	315	472.5	67.5	101.25
LD50011AUO	LD50011BUO	AlGaInP	울트라 오렌지	625	472.5	630	101.3	135
LD50011AUA	LD50011BUA	AlGaInP	울트라 앰버	605	315	472.5	67.5	101.25
LD50011AUY	LD50011BUY	AlGaInP	울트라 옐로우	595	315	472.5	67.5	101.25
LD50011AUG	LD50011BUG	AlGaInP	울트라 그린	573	315	472.5	67.5	101.25
LD50011APG	LD50011BPG	InGaN	순수한 녹색	525	1260	3150	270	675
LD50011AUB	LD50011BUB	InGaN	울트라 블루	470	315	472.5	67.5	101.25
LD50011AUW	LD50011BUW	SMD	울트라 화이트	\	1050	1260	225	270
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	12.6	15.4	50	840	50	200
슈퍼 레드	DP 당	5.4	6.6	50	180	25	100
하이 레드	Per Seg.	12.6	15.4	50	840	50	200
하이 레드	DP 당	5.4	6.6	50	180	25	100
주황색	Per Seg.	14.7	17.5	50	1120	60	200
주황색	DP 당	6.3	7.5	50	240	30	100
노랑	Per Seg.	14.7	17.5	50	1120	60	200
노랑	DP 당	6.3	7.5	50	240	30	100
녹색	Per Seg.	15.4	17.5	50	1120	60	200
녹색	DP 당	6.6	7.5	50	240	30	100
울트라 레드	Per Seg.	13.3	18.2	50	840	60	200
울트라 레드	DP 당	5.7	7.8	50	180	30	100
울트라 오렌지	Per Seg.	14	18.2	50	910	60	200
울트라 오렌지	DP 당	6	7.8	50	195	30	100
울트라 앰버	Per Seg.	14	18.2	50	910	60	200
울트라 앰버	DP 당	6	7.8	50	195	30	100
울트라 옐로우	Per Seg.	14	18.2	50	910	60	200
울트라 옐로우	DP 당	6	7.8	50	195	30	100
울트라 그린	Per Seg.	14.7	18.2	50	1050	60	200
울트라 그린	DP 당	6.3	7.8	50	225	30	100
순수한 녹색	Per Seg.	24.5	28	50	1540	60	200
순수한 녹색	DP 당	10.5	12	50	330	30	100
울트라 블루	Per Seg.	24.5	28	50	1680	60	200
울트라 블루	DP 당	10.5	12	50	360	30	100
울트라 화이트	Per Seg.	24.5	28	50	1680	60	200
울트라 화이트	DP 당	10.5	12	50	360	30	100
단위:	\	V	V	너	mW	엄마	엄마
