RoHS 준수 REACH 준수
PDF 데이터 시트 다운로드

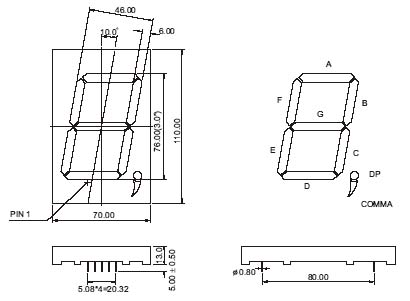

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:

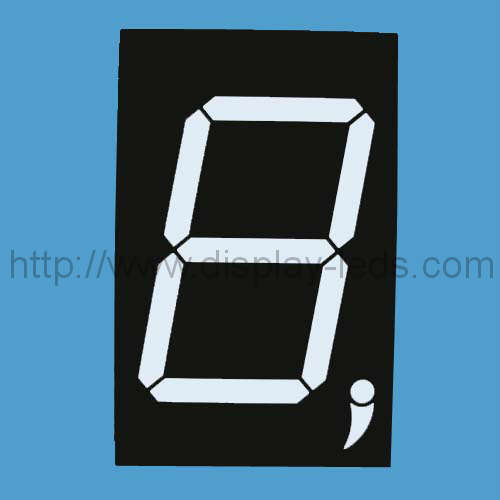

| 단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 76mm (3inch), 외형 치수 : 70.0x110.0x13.0mm (LxWxHmm) |
| 부품 번호 | 칩 | Iv @ IF = 20mA | Iv @ IF = 20mA |
| 공유지 음극 | 공유지 양극 | 자료 | 색깔 | WLD | 원세그 | 1 DP |
| 최소. | Typ. | 최소. | Typ. |
| LD30011AR | LD30011BR | GaAlAs | 슈퍼 레드 | 640 | 36 | 45 | 12 | 15 |
| LD30011AD | LD30011BD | GaAlAs | 하이 레드 | 640 | 81 | 112.5 | 27 | 37.5 |
| LD30011AO | LD30011BO | GaAsP | 주황색 | 625 | 31.5 | 40.5 | 10.5 | 13.5 |
| LD30011AY | LD30011BY | GaAsP | 노랑 | 588 | 36 | 45 | 12 | 15 |
| LD30011AG | LD30011BG | 갭 | 녹색 | 568 | 31.5 | 40.5 | 10.5 | 13.5 |
| LD30011AUR | LD30011BUR | AlGaInP | 울트라 레드 | 640 | 135 | 202.5 | 45 | 67.5 |
| LD30011AUO | LD30011BUO | AlGaInP | 울트라 오렌지 | 625 | 202.5 | 270 | 67.5 | 90 |
| LD30011AUA | LD30011BUA | AlGaInP | 울트라 앰버 | 605 | 135 | 202.5 | 45 | 67.5 |
| LD30011AUY | LD30011BUY | AlGaInP | 울트라 옐로우 | 595 | 135 | 202.5 | 45 | 67.5 |
| LD30011AUG | LD30011BUG | AlGaInP | 울트라 그린 | 573 | 135 | 202.5 | 45 | 67.5 |
| LD30011APG | LD30011BPG | InGaN | 순수한 녹색 | 525 | 540 | 1350 | 180 | 450 |
| LD30011AUB | LD30011BUB | InGaN | 울트라 블루 | 470 | 135 | 202.5 | 45 | 67.5 |
| LD30011AUW | LD30011BUW | SMD | 울트라 화이트 | \ | 450 | 540 | 150 | 180 |
| 단위: | \ | \ | \ | nm | mcd | mcd | mcd | mcd |
어디에서 사용할 수 있습니까?
다음과 같이 옥내 또는 반 옥외에서 사용할 수 있습니다.
주차장 자동 판매기 게임기 고속철도 역
공공 장소 용 LED 시계 (중간 시간 콜론 사용 가능)
