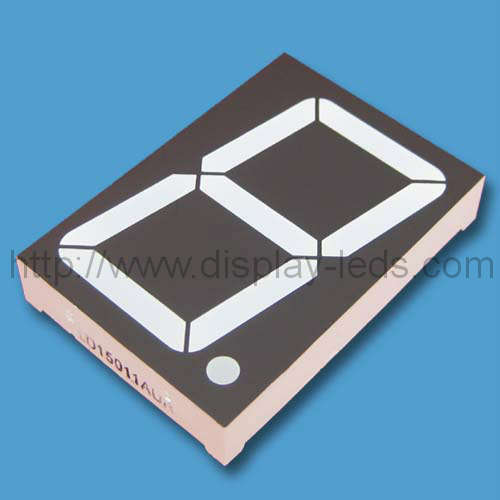

핀 3과 8은 공통 핀입니다. 백색 방출 된 색; 시리즈의 6 개의 LED; 정적 내부 회로 PCB; 3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 75mm (3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
핀 3과 8은 공통 핀입니다. 백색 방출 된 색; 시리즈의 6 개의 LED; 정적 내부 회로 PCB; 3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 75mm (3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

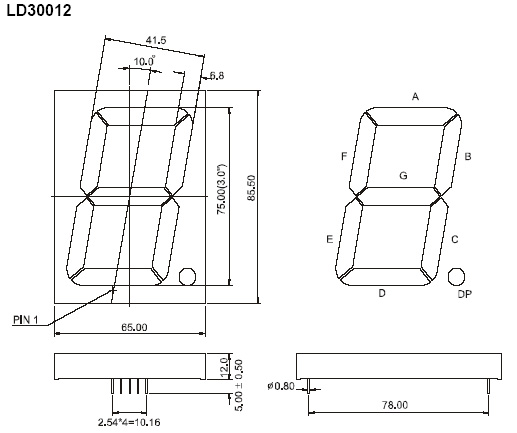

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 75.00mm (3.00inch), 외형 치수 : 65.00x85.50x12.00mm (LxWxHmm)
부품 번호
칩
Iv @ IF = 20mA
Iv @ IF = 20mA
CC
캘리포니아 주
자료
색깔
WLD
원세그
1 DP
최소.
Typ.
최소.
Typ.
LD30012IUW
LD30012JUW
SMD
울트라 화이트
\
450
540
150
180
단위:
\
\
\
nm
mcd
mcd
mcd
mcd
노트:
1. CC = 공통 음극
2. CA = 공통 애노드
표 2 :
색깔
전기적 광학 특성[1]
절대 최대 정격[1]
순방향 전압 @ IF = 20mA
역 흐름 VR = 5V
전력 소모
DC 순방향 전류
피크 순방향 전류[2]
Typ.
맥스.
울트라 화이트
Per Seg.
21
24
30
720
30
100
DP 당
7
8
30
240
30
100
단위:
\
V
V
너
mW
엄마
엄마
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 75.00mm (3.00inch), 외형 치수 : 65.00x85.50x12.00mm (LxWxHmm)
