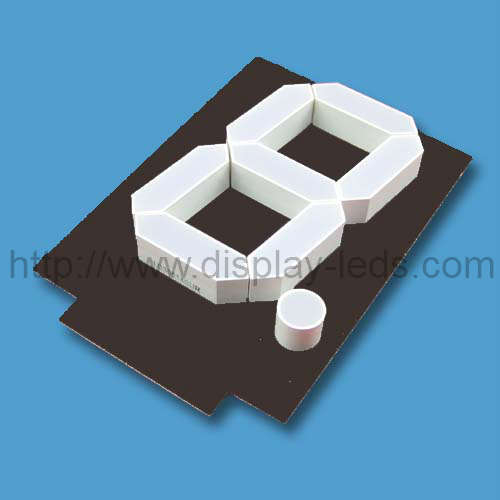

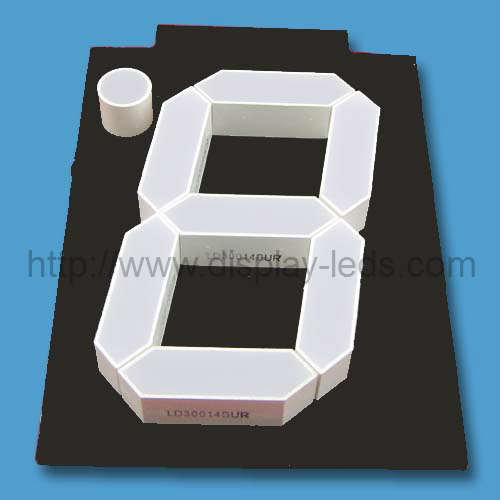

3인치(78mm) 조립 대형 7세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD30014A/B 시리즈
최소 주문：
1000개

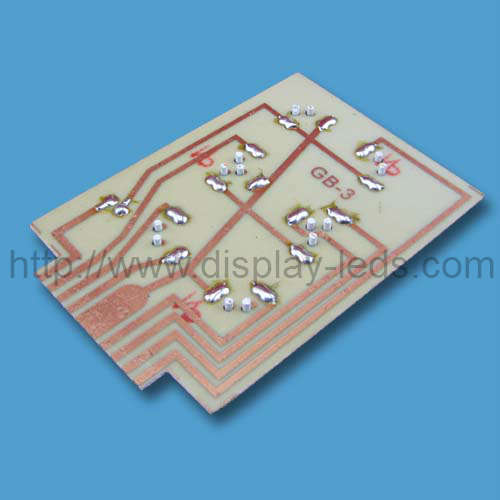

직렬 LED 6 개 세그먼트 당 2 개의 LED가 병렬로 연결됨. 정적 내부 회로 PCB; 3 인치 어셈블리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1. 78mm (3 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

RoHS 준수 REACH 준수

PDF 데이터 시트 다운로드

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 76mm (3inch), 외형 치수 : 73.00x110.0x10.0mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.
LD30014AR	LD30014BR	GaAlAs	슈퍼 레드	640	72	90
LD30014AD	LD30014BD	GaAlAs	하이 레드	640	162	225
LD30014AO	LD30014BO	GaAsP	주황색	625	63	81
LD30014AY	LD30014BY	GaAsP	노랑	588	72	90
LD30014AG	LD30014BG	갭	녹색	568	63	81
LD30014AUR	LD30014BUR	AlGaInP	울트라 레드	640	270	405
LD30014AUO	LD30014BUO	AlGaInP	울트라 오렌지	625	405	540
LD30014AUA	LD30014BUA	AlGaInP	울트라 앰버	605	270	405
LD30014AUY	LD30014BUY	AlGaInP	울트라 옐로우	595	270	405
LD30014AUG	LD30014BUG	AlGaInP	울트라 그린	573	270	405
LD30014APG	LD30014BPG	InGaN	순수한 녹색	525	1080	2700
LD30014AUB	LD30014BUB	InGaN	울트라 블루	470	270	405
LD30014AUW	LD30014BUW	SMD	울트라 화이트	\	900	1080
단위:	\	\	\	nm	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	10.8	13.2	80	720	50	200
하이 레드	Per Seg.	10.8	13.2	80	720	50	200
주황색	Per Seg.	12.6	15	80	960	60	200
노랑	Per Seg.	12.6	15	80	960	60	200
녹색	Per Seg.	13.2	15	80	960	60	200
울트라 레드	Per Seg.	11.4	15.6	80	720	60	200
울트라 오렌지	Per Seg.	12	15.6	80	780	60	200
울트라 앰버	Per Seg.	12	15.6	80	780	60	200
울트라 옐로우	Per Seg.	12	15.6	80	780	60	200
울트라 그린	Per Seg.	12.6	15.6	80	900	60	200
순수한 녹색	Per Seg.	21	24	80	1320	60	200
울트라 블루	Per Seg.	21	24	80	1440	60	200
울트라 화이트	Per Seg.	21	24	80	1440	60	200
단위:	\	V	V	너	mW	엄마	엄마
