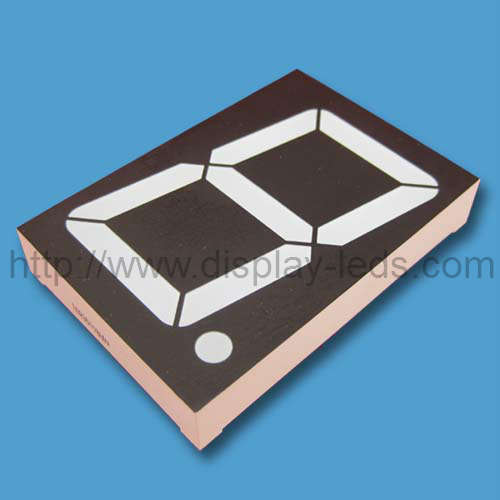

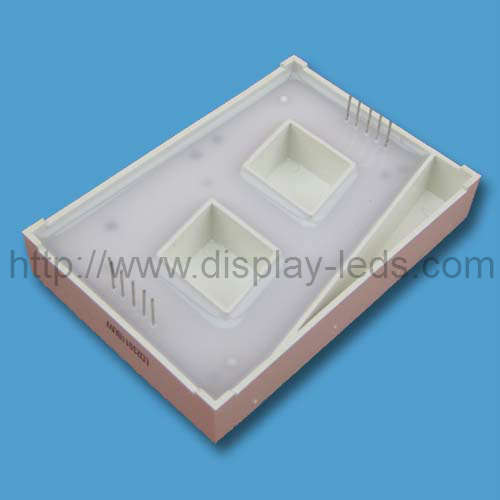

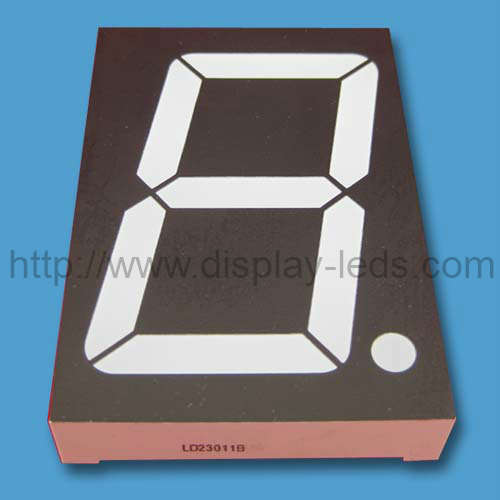

핀 1과 5는 공통 핀입니다. 이중 방출 색상; 정적 내부 회로 PCB; 2.3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 56.8 mm (2.3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
핀 1과 5는 공통 핀입니다. 이중 방출 색상; 정적 내부 회로 PCB; 2.3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 56.8 mm (2.3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 38.00mm (1.80inch), 외형 치수 :
38.00x56.00x11.00mm (LxWxHmm)
기술
부품 번호
칩
Iv (mcd) @ 20mA
음극 열
양극 행
자료
색깔
W LD
(nm)
원세그 (DP)
최소.
Typ.
표준
명도
LD23011ARG
LD23011BRG
GaAlAs
슈퍼 레드
640
18 (8)
22.5 (10)
갭
녹색
568
15.75 (7)
20.25 (9)
초고속
명도
LD23011AURUG
LD23011BURUG
AlGaInP
울트라 레드
640
67.5 (30)
101.25 (45)
AlGaInP
울트라 그린
573
67.5 (30)
101.25 (45)
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 38.00mm (1.80inch), 외형 치수 :
