1.00인치 7세그먼트 LED 디스플레이(세그먼트당 2개의 LED 포함)

에 공유하기:

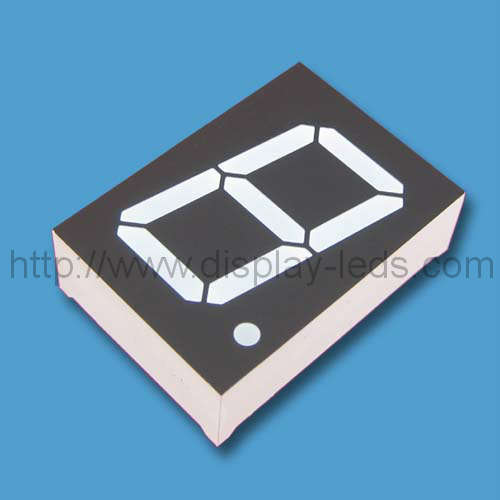

1.00인치 7세그먼트 LED 디스플레이(세그먼트당 2개의 LED 포함)

수량：



귀하의 메시지 바구니에 담기

모델：
LD10016A/B 시리즈
최소 주문：
1000개

핀 3과 8은 공통 핀입니다. 정적 내부 회로 PCB; 1 인치 한 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1. 25.4mm (1inch) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

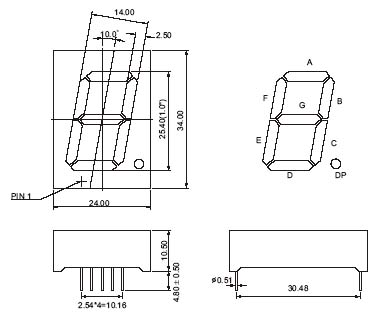

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 25.40mm (1.00 인치), 외형 치수 : 24.00x34.00x10.50mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD10016AR	LD10016BR	GaAlAs	슈퍼 레드	640	12	15	8	10
LD10016AD	LD10016BD	GaAlAs	하이 레드	640	27	37.5	18	25
LD10016AO	LD10016BO	GaAsP	주황색	625	10.5	13.5	7	9
LD10016AY	LD10016BY	GaAsP	노랑	588	12	15	8	10
LD10016AG	LD10016BG	갭	녹색	568	10.5	13.5	7	9
LD10016AUR	LD10016BUR	AlGaInP	울트라 레드	640	45	67.5	30	45
LD10016AUO	LD10016BUO	AlGaInP	울트라 오렌지	625	67.5	90	45	60
LD10016AUA	LD10016BUA	AlGaInP	울트라 앰버	605	45	67.5	30	45
LD10016AUY	LD10016BUY	AlGaInP	울트라 옐로우	595	45	67.5	30	45
LD10016AUG	LD10016BUG	AlGaInP	울트라 그린	573	45	67.5	30	45
LD10016APG	LD10016BPG	InGaN	순수한 녹색	525	180	450	120	300
LD10016AUB	LD10016BUB	InGaN	울트라 블루	470	45	67.5	30	45
LD10016AUW	LD10016BUW	SMD	울트라 화이트	\	150	180	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	3.6	4.4	30	120	25	100
슈퍼 레드	DP 당	1.8	2.2	30	120	25	100
하이 레드	Per Seg.	3.6	4.4	30	120	25	100
하이 레드	DP 당	1.8	2.2	30	120	25	100
주황색	Per Seg.	4.2	5	30	160	30	100
주황색	DP 당	2.1	2.5	30	160	30	100
노랑	Per Seg.	4.2	5	30	160	30	100
노랑	DP 당	2.1	2.5	30	160	30	100
녹색	Per Seg.	4.4	5	30	160	30	100
녹색	DP 당	2.2	2.5	30	160	30	100
울트라 레드	Per Seg.	3.8	5.2	30	120	30	100
울트라 레드	DP 당	1.9	2.6	30	120	30	100
울트라 오렌지	Per Seg.	4	5.2	30	130	30	100
울트라 오렌지	DP 당	2	2.6	30	130	30	100
울트라 앰버	Per Seg.	4	5.2	30	130	30	100
울트라 앰버	DP 당	2	2.6	30	130	30	100
울트라 옐로우	Per Seg.	4	5.2	30	130	30	100
울트라 옐로우	DP 당	2	2.6	30	130	30	100
울트라 그린	Per Seg.	4.2	5.2	30	150	30	100
울트라 그린	DP 당	2.1	2.6	30	150	30	100
순수한 녹색	Per Seg.	7	8	30	220	30	100
순수한 녹색	DP 당	3.5	4	30	220	30	100
울트라 블루	Per Seg.	7	8	30	240	30	100
울트라 블루	DP 당	3.5	4	30	240	30	100
울트라 화이트	Per Seg.	7	8	30	240	30	100
울트라 화이트	DP 당	3.5	4	30	240	30	100
단위:	\	V	V	너	mW	엄마	엄마
