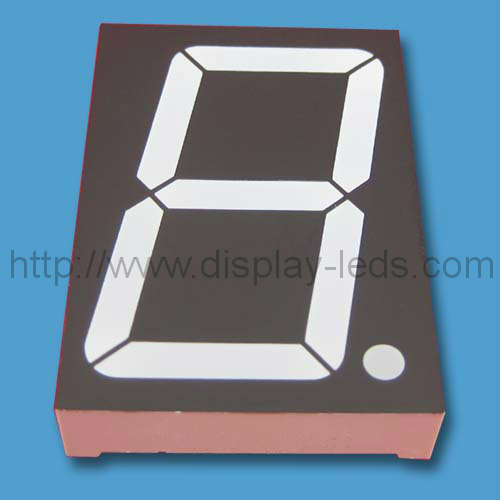

핀 1과 5는 공통 핀입니다. 이중 색상 : 빨강 및 녹색; 멀티 플렉스 내부 회로 PCB; 1.2 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 30.6mm (1.2 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
핀 1과 5는 공통 핀입니다. 이중 색상 : 빨강 및 녹색; 멀티 플렉스 내부 회로 PCB; 1.2 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 30.6mm (1.2 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

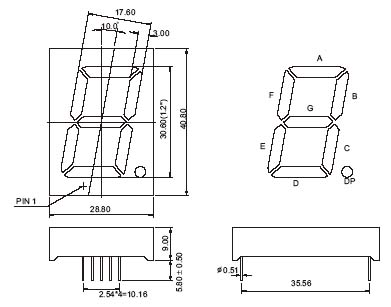

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 30.60mm (1.20 인치), 외형 치수 :
28.80x40.80x9.00mm (LxWxHmm)
기술
부품 번호
칩
Iv (mcd) @ 20mA
음극 열
양극 행
자료
색깔
W LD
(nm)
원세그 (DP)
최소.
Typ.
표준
명도
LD12011ARG
LD12011BRG
GaAlAs
슈퍼 레드
640
12 (8)
15 (10)
갭
녹색
568
10.5 (7)
13.5 (9)
초고속
명도
LD12011AURUG
LD12011BURUG
AlGaInP
울트라 레드
640
45 (30)
67.5 (45)
AlGaInP
울트라 그린
573
45 (30)
67.5 (45)
표 2 : 한 점에 대한 매개 변수
LD12011BURPGUB
전기적 광학 특성[1]
절대 최대 정격[1]
색깔
앞으로
전압 (V)
@ IF = 20mA
역
흐름
VR = 5V
(uA)
전력 소모
(mW)
DC 순방향 전류
(엄마)
피크 순방향 전류[2]
(엄마)
원세그 (DP)
Typ.
맥스.
슈퍼 레드
3.6 (1.8)
4.4 (2.2)
50 (30)
120 (60)
25
100
녹색
4.4 (2.2)
5.0 (2.5)
50 (30)
160 (80)
30
100
울트라 레드
3.8 (1.9)
5.2 (2.6)
50 (30)
120 (60)
30
100
울트라 그린
4.2 (2.1)
5.2 (2.6)
50 (30)
150 (75)
30
100
작동 / 보관 온도 : -40 ~ +80 °;
납 솔더 온도 : 260 deg. 3-5 초 동안. 패키지베이스보다 2mm 아래
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 30.60mm (1.20 인치), 외형 치수 :
