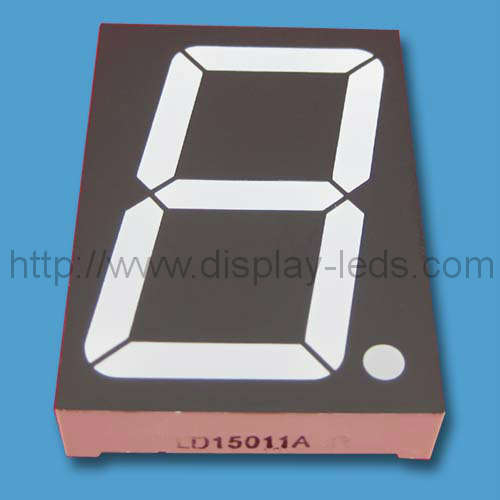

1.5인치(38.1mm) 7세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD15011A/B 시리즈
최소 주문：
1000개

핀 1과 5는 공통 핀입니다. 정적 내부 회로 PCB; 1.5 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1. 38.1mm (1.5 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

RoHS 준수 REACH 준수

PDF 데이터 시트 다운로드

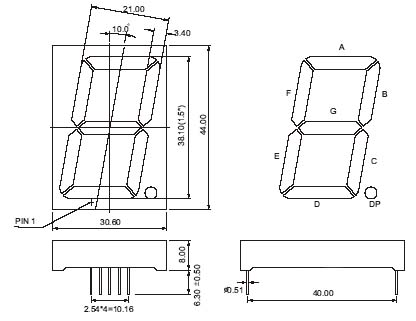

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 38.10mm (1.5inch), 외형 치수 : 30.60x44.00x8.0mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD15011AR	LD15011BR	GaAlAs	슈퍼 레드	640	12	15	8	10
LD15011AD	LD15011BD	GaAlAs	하이 레드	640	27	37.5	18	25
LD15011AO	LD15011BO	GaAsP	주황색	625	10.5	13.5	7	9
LD15011AY	LD15011BY	GaAsP	노랑	588	12	15	8	10
LD15011AG	LD15011BG	갭	녹색	568	10.5	13.5	7	9
LD15011AUR	LD15011BUR	AlGaInP	울트라 레드	640	45	67.5	30	45
LD15011AUO	LD15011BUO	AlGaInP	울트라 오렌지	625	67.5	90	45	60
LD15011AUA	LD15011BUA	AlGaInP	울트라 앰버	605	45	67.5	30	45
LD15011AUY	LD15011BUY	AlGaInP	울트라 옐로우	595	45	67.5	30	45
LD15011AUG	LD15011BUG	AlGaInP	울트라 그린	573	45	67.5	30	45
LD15011APG	LD15011BPG	InGaN	순수한 녹색	525	180	450	120	300
LD15011AUB	LD15011BUB	InGaN	울트라 블루	470	45	67.5	30	45
LD15011AUW	LD15011BUW	SMD	울트라 화이트	\	150	180	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd
