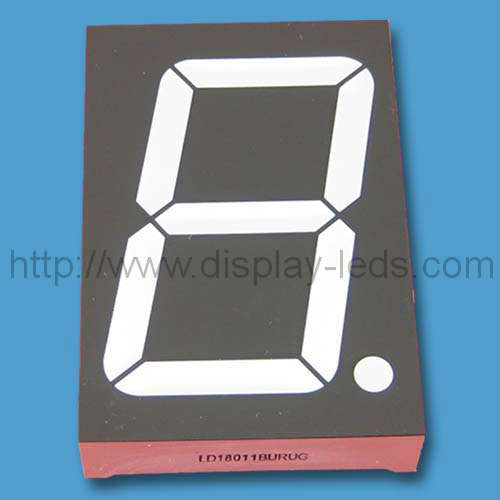

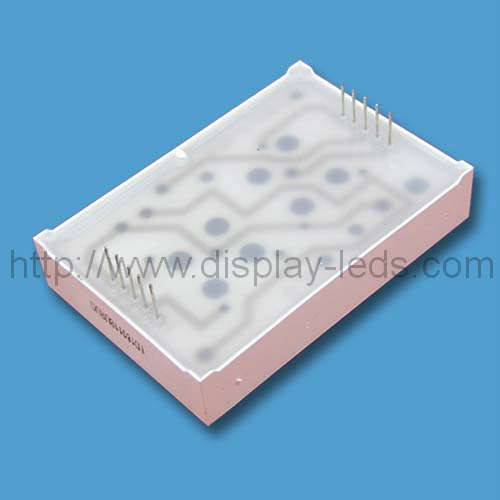

핀 1과 5는 공통 핀입니다. 이중 색상 적색 - 녹색 7 세그먼트 디스플레이; 1.8 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1.45 mm (1.8 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수
핀 1과 5는 공통 핀입니다. 이중 색상 적색 - 녹색 7 세그먼트 디스플레이; 1.8 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1.45 mm (1.8 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

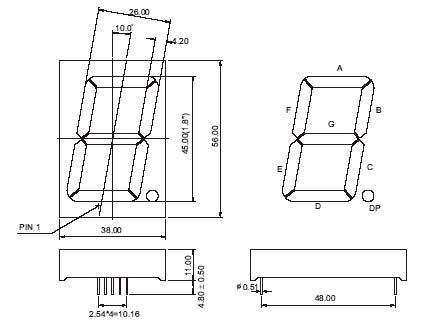

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
| 단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 38.00mm (1.80inch), 외형 치수 : 38.00x56.00x11.00mm (LxWxHmm) |
| 기술 | 부품 번호 | 칩 | Iv (mcd) @ 20mA |
| 음극 열 | 양극 행 | 자료 | 색깔 | W LD (nm) | 원세그 (DP) |
| 최소. | Typ. |
| 표준 명도 | LD18011ARG | LD18011BRG | GaAlAs | 슈퍼 레드 | 640 | 18 (8) | 22.5 (10) |
| 갭 | 녹색 | 568 | 15.75 (7) | 20.25 (9) |
| 초고속 명도 | LD18011AURUG | LD18011BURUG | AlGaInP | 울트라 레드 | 640 | 67.5 (30) | 101.25 (45) |
| AlGaInP | 울트라 그린 | 573 | 67.5 (30) | 101.25 (45) |
표 2 : 한 점에 대한 매개 변수
| | 전기적 광학 특성[1] | 절대 최대 정격[1] |
| 색깔 | 앞으로 전압 (V) @ IF = 20mA | 역 흐름 VR = 5V (uA) | 전력 소모 (mW) | DC 순방향 전류 (엄마) | 피크 순방향 전류[2] (엄마) |
| 원세그 (DP) | Typ. | 맥스. |
| 슈퍼 레드 | 5.4 (1.8) | 6.6 (2.2) | 80 (30) | 180 (60) | 25 | 100 |
| 녹색 | 6.6 (2.2) | 7.5 (2.5) | 80 (30) | 240 (80) | 30 | 100 |
| 울트라 레드 | 5.7 (1.9) | 7.8 (2.6) | 80 (30) | 180 (60) | 30 | 100 |
| 울트라 그린 | 6.3 (2.1) | 7.8 (2.6) | 80 (30) | 225 (75) | 30 | 100 |
| 작동 / 보관 온도 : -40 ~ +80 °; 납 솔더 온도 : 260 deg. 3-5 초 동안. 패키지베이스보다 2mm 아래 |
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
| 단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 38.00mm (1.80inch), 외형 치수 : 38.00x56.00x11.00mm (LxWxHmm) |
| 기술 | 부품 번호 | 칩 | Iv (mcd) @ 20mA |
| 음극 열 | 양극 행 | 자료 | 색깔 | W LD (nm) | 원세그 (DP) |
| 최소. | Typ. |
| 표준 명도 | LD18011ARG | LD18011BRG | GaAlAs | 슈퍼 레드 | 640 | 18 (8) | 22.5 (10) |
| 갭 | 녹색 | 568 | 15.75 (7) | 20.25 (9) |
| 초고속 명도 | LD18011AURUG | LD18011BURUG | AlGaInP | 울트라 레드 | 640 | 67.5 (30) | 101.25 (45) |
| AlGaInP | 울트라 그린 | 573 | 67.5 (30) | 101.25 (45) |
표 2 : 한 점에 대한 매개 변수
| | 전기적 광학 특성[1] | 절대 최대 정격[1] |
| 색깔 | 앞으로 전압 (V) @ IF = 20mA | 역 흐름 VR = 5V (uA) | 전력 소모 (mW) | DC 순방향 전류 (엄마) | 피크 순방향 전류[2] (엄마) |
| 원세그 (DP) | Typ. | 맥스. |
| 슈퍼 레드 | 5.4 (1.8) | 6.6 (2.2) | 80 (30) | 180 (60) | 25 | 100 |
| 녹색 | 6.6 (2.2) | 7.5 (2.5) | 80 (30) | 240 (80) | 30 | 100 |
| 울트라 레드 | 5.7 (1.9) | 7.8 (2.6) | 80 (30) | 180 (60) | 30 | 100 |
| 울트라 그린 | 6.3 (2.1) | 7.8 (2.6) | 80 (30) | 225 (75) | 30 | 100 |
| 작동 / 보관 온도 : -40 ~ +80 °; 납 솔더 온도 : 260 deg. 3-5 초 동안. 패키지베이스보다 2mm 아래 |
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
