패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.

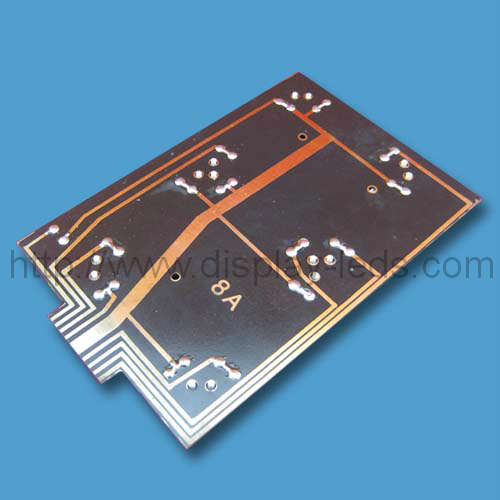

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:

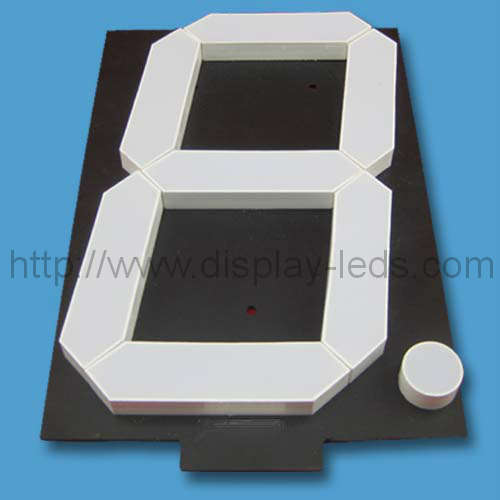

| 단일 자리 7 세그먼트 LED 디스플레이, 손가락 높이 : 250.00mm (10.00inch), 외형 치수 : 180.00x280.00.00mm (LxWmm) |
| 부품 번호 | 칩 | Iv @ IF = 20mA |
| CC | 캘리포니아 주 | 자료 | 색깔 | WLD | 원세그 |
| 최소. | Typ. |
| LD100011AR | LD100011BR | GaAlAs | 슈퍼 레드 | 640 | 240 | 300 |
| LD100011AD | LD100011BD | GaAlAs | 하이 레드 | 640 | 540 | 750 |
| LD100011AO | LD100011BO | GaAsP | 주황색 | 625 | 210 | 270 |
| LD100011AY | LD100011BY | GaAsP | 노랑 | 588 | 240 | 300 |
| LD100011AG | LD100011BG | 갭 | 녹색 | 568 | 210 | 270 |
| LD100011AUR | LD100011BUR | AlGaInP | 울트라 레드 | 640 | 900 | 1350 |
| LD100011AUO | LD100011BUO | AlGaInP | 울트라 오렌지 | 625 | 1350 | 1800 |
| LD100011AUA | LD100011BUA | AlGaInP | 울트라 앰버 | 605 | 900 | 1350 |
| LD100011AUY | LD100011BUY | AlGaInP | 울트라 옐로우 | 595 | 900 | 1350 |
| LD100011AUG | LD100011BUG | AlGaInP | 울트라 그린 | 573 | 900 | 1350 |
| LD100011APG | LD100011BPG | InGaN | 순수한 녹색 | 525 | 3600 | 9000 |
| LD100011AUB | LD100011BUB | InGaN | 울트라 블루 | 470 | 900 | 1350 |
| LD100011AUW | LD100011BUW | SMD | 울트라 화이트 | \ | 3000 | 3600 |
| 단위: | \ | \ | \ | nm | mcd | mcd |
노트:
1. CC = 공통 음극
2. CA = 공통 애노드
어디에서 사용할 수 있습니까?
다음과 같이 옥내 또는 반 옥외에서 사용할 수 있습니다.
주차장 게임기 고속 열차 역 공공 장소 용 LED 시계
