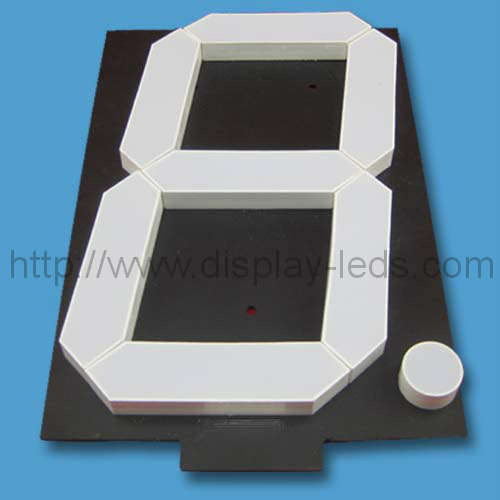

12인치 LED 7세그먼트 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD120011A/B 시리즈
최소 주문：
100개

12 인치 단일 자리 7 세그먼트 LED 디스플레이; 직렬로 연결된 15 개의 LED 세그먼트 당 4 개의 LED가 병렬로 연결됩니다.
풍모:
1. 312.00 mm (12.00 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

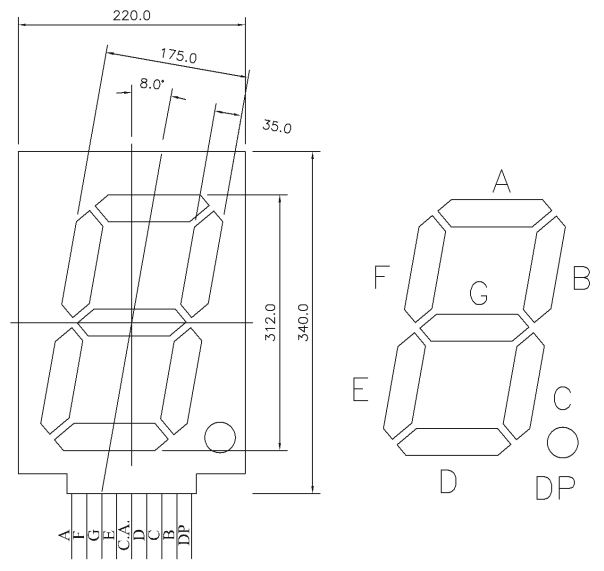

RoHS 준수 REACH 준수 PDF 데이터 시트 다운로드 패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

싱글 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 312mm (12inch), 외형 치수 : 340x220mm (LxWmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD120011AR	LD120011BR	GaAlAs	슈퍼 레드	640	360	450	120	150
LD120011AD	LD120011BD	GaAlAs	하이 레드	640	810	1125	270	375
LD120011AO	LD120011BO	GaAsP	주황색	625	315	405	105	135
LD120011AY	LD120011BY	GaAsP	노랑	588	360	450	120	150
LD120011AG	LD120011BG	갭	녹색	568	315	405	105	135
LD120011AUR	LD120011BUR	AlGaInP	울트라 레드	640	1350	2025	450	675
LD120011AUO	LD120011BUO	AlGaInP	울트라 오렌지	625	2025	2700	675	900
LD120011AUA	LD120011BUA	AlGaInP	울트라 앰버	605	1350	2025	450	675
LD120011AUY	LD120011BUY	AlGaInP	울트라 옐로우	595	1350	2025	450	675
LD120011AUG	LD120011BUG	AlGaInP	울트라 그린	573	1350	2025	450	675
LD120011APG	LD120011BPG	InGaN	순수한 녹색	525	5400	13500	1800	4500
LD120011AUB	LD120011BUB	InGaN	울트라 블루	470	1350	2025	450	675
LD120011AUW	LD120011BUW	SMD	울트라 화이트	\	4500	5400	1500	1800
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	27	33	80	3600	100	400
슈퍼 레드	DP 당	9	11	80	1200	100	400
하이 레드	Per Seg.	27	33	80	3600	100	400
하이 레드	DP 당	9	11	80	1200	100	400
주황색	Per Seg.	31.5	37.5	80	4800	120	400
주황색	DP 당	10.5	12.5	80	1600	120	400
노랑	Per Seg.	31.5	37.5	80	4800	120	400
노랑	DP 당	10.5	12.5	80	1600	120	400
녹색	Per Seg.	33	37.5	80	4800	120	400
녹색	DP 당	11	12.5	80	1600	120	400
울트라 레드	Per Seg.	28.5	39	80	3600	120	400
울트라 레드	DP 당	9.5	13	80	1200	120	400
울트라 오렌지	Per Seg.	30	39	80	3900	120	400
울트라 오렌지	DP 당	10	13	80	1300	120	400
울트라 앰버	Per Seg.	30	39	80	3900	120	400
울트라 앰버	DP 당	10	13	80	1300	120	400
울트라 옐로우	Per Seg.	30	39	80	3900	120	400
울트라 옐로우	DP 당	10	13	80	1300	120	400
울트라 그린	Per Seg.	31.5	39	80	4500	120	400
울트라 그린	DP 당	10.5	13	80	1500	120	400
순수한 녹색	Per Seg.	52.5	60	80	6600	120	400
순수한 녹색	DP 당	17.5	20	80	2200	120	400
울트라 블루	Per Seg.	52.5	60	80	7200	120	400
울트라 블루	DP 당	17.5	20	80	2400	120	400
울트라 화이트	Per Seg.	52.5	60	80	7200	120	400
울트라 화이트	DP 당	17.5	20	80	2400	120	400
단위:	\	V	V	너	mW	엄마	엄마
