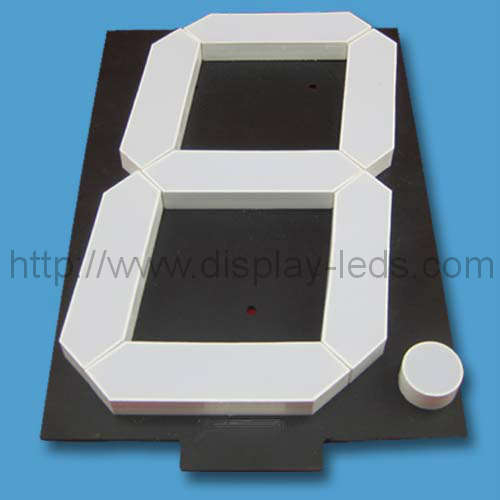

LD160011C/D 시리즈
50개
RoHS 준수 REACH 준수 PDF 데이터 시트 다운로드 패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.

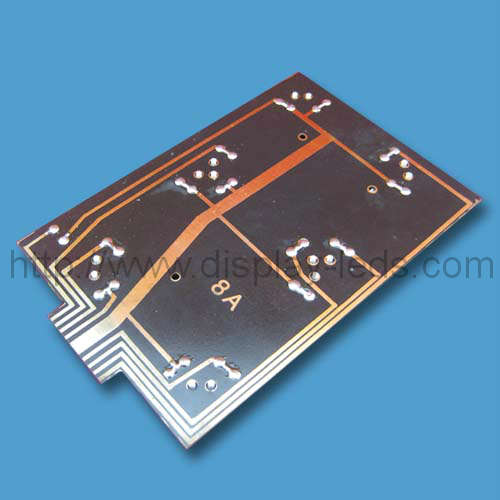

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
| 단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 410.00mm (16inch), 외형 치수 : 455.00x290.00mm (LxWmm) | ||||||
| 부품 번호 | 칩 | 나는V@나는에프= 300mA | ||||
| CC | 캘리포니아 주 | 자료 | 색깔 | WLD | 원세그 | |
| 최소. | Typ. | |||||
| LD160011CR | LD160011DR | GaAlAs | 슈퍼 레드 | 640 | 540 | 675 |
| LD160011CD | LD160011DD | GaAlAs | 하이 레드 | 640 | 1215 | 1688 |
| LD160011CO | LD160011DO | GaAsP | 주황색 | 625 | 472.5 | 607.5 |
| LD160011CY | LD160011DY | GaAsP | 노랑 | 588 | 540 | 675 |
| LD160011CG | LD160011DG | 갭 | 녹색 | 568 | 472.5 | 607.5 |
| LD160011CUR | LD160011DUR | AlGaInP | 울트라 레드 | 640 | 2025 | 3038 |
| LD160011CUO | LD160011DUO | AlGaInP | 울트라 오렌지 | 625 | 3037.5 | 4050 |
| LD160011CUA | LD160011DUA | AlGaInP | 울트라 앰버 | 605 | 2025 | 3038 |
| LD160011CUY | LD160011DUY | AlGaInP | 울트라 옐로우 | 595 | 2025 | 3038 |
| LD160011CUG | LD160011DUG | AlGaInP | 울트라 그린 | 573 | 2025 | 3038 |
| LD160011CPG | LD160011DPG | InGaN | 순수한 녹색 | 525 | 8100 | 20250 |
| LD160011CUB | LD160011DUB | InGaN | 울트라 블루 | 470 | 2025 | 3038 |
| LD160011CUW | LD160011DUW | SMD | 울트라 화이트 | \ | 6750 | 8100 |
| 단위: | \ | \ | \ | nm | mcd | mcd |
노트:
1. CC = 공통 음극
2. CA = 공통 애노드
표 2 :
| 색깔 | 전기적 광학 특성[1] | 절대 최대 정격[1] | |||||
| 순방향 전압 @ IF = 20mA | 역 | 전력 소모 | DC 순방향 전류 | 피크 순방향 전류[2] | |||
| Typ. | 맥스. | ||||||
| 슈퍼 레드 | Per Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
| 하이 레드 | Per Seg. | 10.8 | 13.2 | 110 | 5400 | 375 | 1500 |
| 주황색 | Per Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
| 노랑 | Per Seg. | 12.6 | 15 | 110 | 7200 | 450 | 1500 |
| 녹색 | Per Seg. | 13.2 | 15 | 110 | 7200 | 450 | 1500 |
| 울트라 레드 | Per Seg. | 11.4 | 15.6 | 110 | 5400 | 450 | 1500 |
| 울트라 오렌지 | Per Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
| 울트라 앰버 | Per Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
| 울트라 옐로우 | Per Seg. | 12 | 15.6 | 110 | 5850 | 450 | 1500 |
| 울트라 그린 | Per Seg. | 12.6 | 15.6 | 110 | 6750 | 450 | 1500 |
| 순수한 녹색 | Per Seg. | 21 | 24 | 110 | 9900 | 450 | 1500 |
| 울트라 블루 | Per Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
| 울트라 화이트 | Per Seg. | 21 | 24 | 110 | 10800 | 450 | 1500 |
| 단위: | \ | V | V | 너 | mW | 엄마 | 엄마 |
노트:
Ta = 25 ℃에서,
2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
