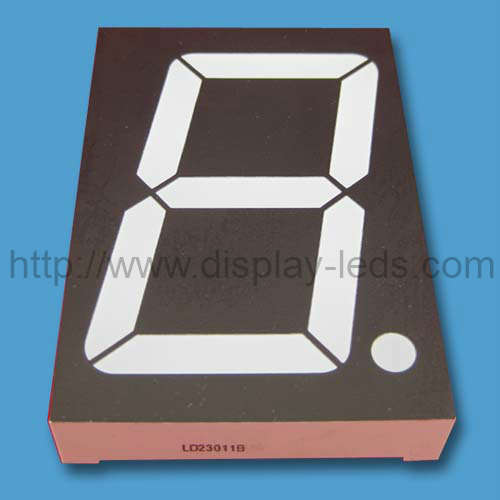

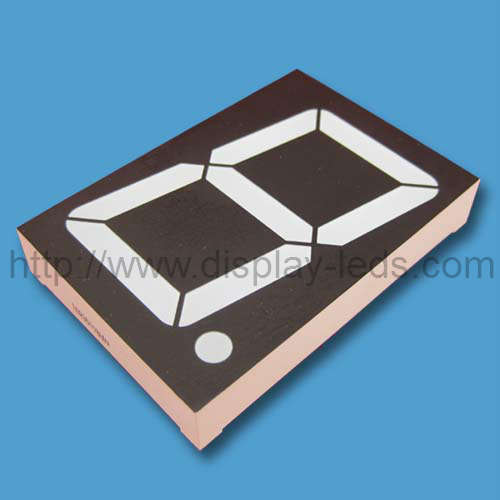

핀 1과 5는 공통 핀입니다. 세그먼트 당 4 개의 LED; 정적 내부 회로 PCB; 2.3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 56.8 mm (2.3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
핀 1과 5는 공통 핀입니다. 세그먼트 당 4 개의 LED; 정적 내부 회로 PCB; 2.3 인치 단일 자리 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 56.8 mm (2.3 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 56.80mm (2.30 인치), 외형 치수 : 47.80x69.70x12.00mm (LxWxHmm)
부품 번호
칩
Iv @ IF = 20mA
Iv @ IF = 20mA
공유지
음극
음극
양극
자료
색깔
WLD
원세그
1 DP
최소.
Typ.
최소.
Typ.
LD23011AR
LD23011BR
GaAlAs
슈퍼 레드
640
24
30
12
15
LD23011AD
LD23011BD
GaAlAs
하이 레드
640
54
75
27
37.5
LD23011AO
LD23011BO
GaAsP
주황색
625
21
27
10.5
13.5
LD23011AY
LD23011BY
GaAsP
노랑
588
24
30
12
15
LD23011AG
LD23011BG
갭
녹색
568
21
27
10.5
13.5
LD23011AUR
LD23011BUR
AlGaInP
울트라 레드
640
90
135
45
67.5
LD23011AUO
LD23011BUO
AlGaInP
울트라 오렌지
625
135
180
67.5
90
LD23011AUA
LD23011BUA
AlGaInP
울트라 앰버
605
90
135
45
67.5
LD23011AUY
LD23011BUY
AlGaInP
울트라 옐로우
595
90
135
45
67.5
LD23011AUG
LD23011BUG
AlGaInP
울트라 그린
573
90
135
45
67.5
LD23011APG
LD23011BPG
InGaN
순수한 녹색
525
360
900
180
450
LD23011AUB
LD23011BUB
InGaN
울트라 블루
470
90
135
45
67.5
LD23011AUW
LD23011BUW
InGaN
울트라 화이트
\
300
360
150
180
단위:
\
\
\
nm
mcd
mcd
mcd
mcd
패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:
단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 56.80mm (2.30 인치), 외형 치수 : 47.80x69.70x12.00mm (LxWxHmm)
