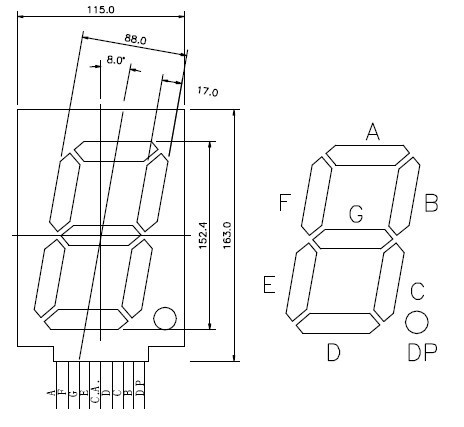

RoHS 준수 REACH 준수 PDF 데이터 시트 다운로드 패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.

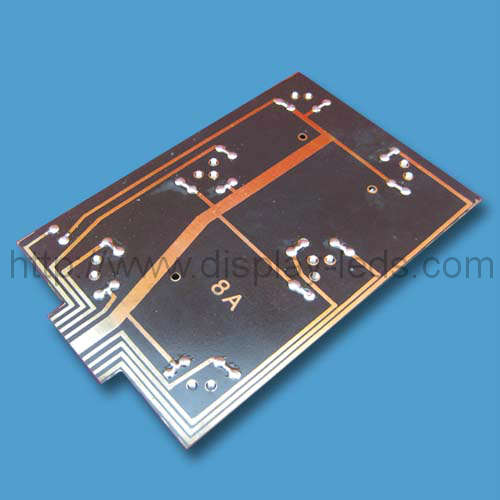

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:

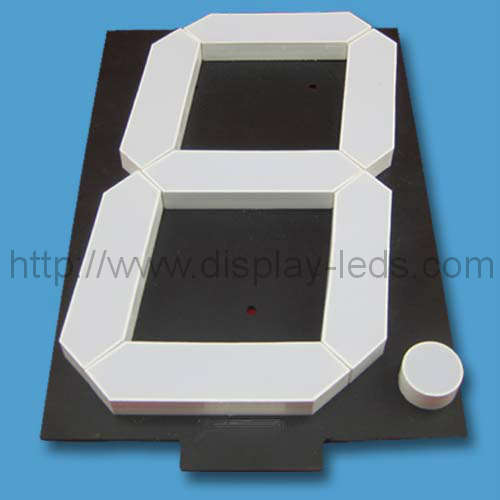

| 단일 디지트 7 세그먼트 LED 디스플레이, 디지트 높이 : 152.40mm (6.00 인치), 외형 치수 : 115.00x163.00mm (LxWmm) |
| 부품 번호 | 칩 | Iv @ IF = 20mA | Iv @ IF = 20mA |
| CC[1] | 캘리포니아 주[2] | 자료 | 색깔 | WLD | 원세그 | 1 DP |
| 최소. | Typ. | 최소. | Typ. |
| LD60011AR | LD60011BR | GaAlAs | 슈퍼 레드 | 640 | 84 | 105 | 24 | 30 |
| LD60011AD | LD60011BD | GaAlAs | 하이 레드 | 640 | 189 | 262.5 | 54 | 75 |
| LD60011AO | LD60011BO | GaAsP | 주황색 | 625 | 73.5 | 94.5 | 21 | 27 |
| LD60011AY | LD60011BY | GaAsP | 노랑 | 588 | 84 | 105 | 24 | 30 |
| LD60011AG | LD60011BG | 갭 | 녹색 | 568 | 73.5 | 94.5 | 21 | 27 |
| LD60011AUR | LD60011BUR | AlGaInP | 울트라 레드 | 640 | 315 | 472.5 | 90 | 135 |
| LD60011AUO | LD60011BUO | AlGaInP | 울트라 오렌지 | 625 | 472.5 | 630 | 135 | 180 |
| LD60011AUA | LD60011BUA | AlGaInP | 울트라 앰버 | 65 | 315 | 472.5 | 90 | 135 |
| LD60011AUY | LD60011BUY | AlGaInP | 울트라 옐로우 | 595 | 315 | 472.5 | 90 | 135 |
| LD60011AUG | LD60011BUG | AlGaInP | 울트라 그린 | 573 | 630 | 840 | 180 | 240 |
| LD60011APG | LD60011BPG | InGaN | 순수한 녹색 | 525 | 1260 | 3150 | 360 | 900 |
| LD60011AUB | LD60011BUB | InGaN | 울트라 블루 | 470 | 315 | 472.5 | 90 | 135 |
| LD60011AUW | LD60011BUW | InGaN | 울트라 화이트 | \ | 1050 | 1260 | 300 | 360 |
| 단위: | \ | \ | \ | nm | mcd | mcd | mcd | mcd |
노트:
1. CC = 공통 음극
2. CA = 공통 애노드
어디에서 사용할 수 있습니까?
다음과 같이 옥내 또는 반 옥외에서 사용할 수 있습니다.
주차장 게임기 고속 열차 역 공공 장소 용 LED 시계
