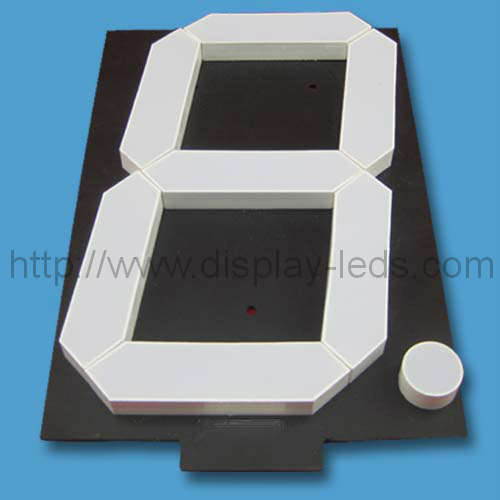

7인치 대형 7세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD70011A/B 시리즈
최소 주문：
50개

7 인치 단일 자리 7 세그먼트 LED 디스플레이; 직렬로 7 개의 LED 세그먼트 당 3 개의 LED가 병렬로 연결됩니다.
풍모:
1. 176.00 mm (7.00 인치) 자릿수 높이
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

RoHS 준수 REACH 준수

PDF 데이터 시트 다운로드 패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 어셈블리 7 세그먼트 LED 디스플레이, 디지트 높이 : 176mm (7.00inch), 외형 치수 : 206x130x15mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 20mA		Iv @ IF = 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		1 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD70011AR	LD70011BR	GaAlAs	슈퍼 레드	640	126	157.5	30	37.5
LD70011AD	LD70011BD	GaAlAs	하이 레드	640	283.5	393.75	67.5	93.75
LD70011AO	LD70011BO	GaAsP	주황색	625	110.25	141.75	26.25	33.75
LD70011AY	LD70011BY	GaAsP	노랑	588	126	157.5	30	37.5
LD70011AG	LD70011BG	갭	녹색	568	110.25	141.75	26.25	33.75
LD70011AUR	LD70011BUR	AlGaInP	울트라 레드	640	472.5	708.75	112.5	168.75
LD70011AUO	LD70011BUO	AlGaInP	울트라 오렌지	625	708.75	945	168.8	225
LD70011AUA	LD70011BUA	AlGaInP	울트라 앰버	605	472.5	708.75	112.5	168.75
LD70011AUY	LD70011BUY	AlGaInP	울트라 옐로우	595	472.5	708.75	112.5	168.75
LD70011AUG	LD70011BUG	AlGaInP	울트라 그린	573	472.5	708.75	112.5	168.75
LD70011APG	LD70011BPG	InGaN	순수한 녹색	525	1890	4725	450	1125
LD70011AUB	LD70011BUB	InGaN	울트라 블루	470	472.5	708.75	112.5	168.75
LD70011AUW	LD70011BUW	SMD	울트라 화이트	\	1575	1890	375	450
단위:	\	\	\	nm	mcd	mcd	mcd	mcd
