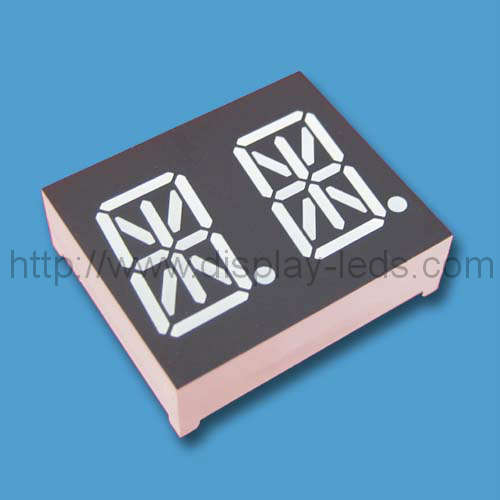

0.53인치 듀얼 디지트 14세그먼트 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD5321A/B 시리즈
최소 주문：
1000개

핀 11과 16은 공통 핀입니다. 멀티 플렉스 내부 회로 PCB; 0.52 인치 이중 7 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
풍모:
1. 13.60mm (0.53inch) 자리수 높음
2. 뛰어난 자릿수 모양
3. 넓은 시야각
4. 방출 색상 범위
5. I.C. 호환 가능한
6. 낮은 전력 소비
7. 검은 색 얼굴, 흰색 부분
8. RoHS 준수

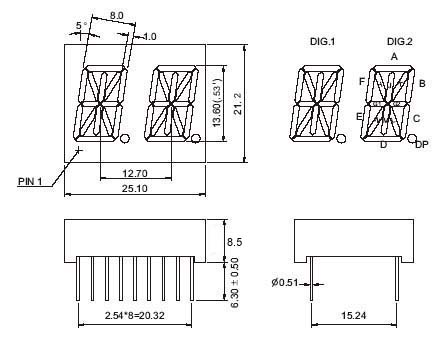

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

듀얼 디지트 16 세그먼트 LED 디스플레이, 디지트 높이 : 13.6mm (0.53inch), 외형 치수 : 25.1x21.2x8.5.0mm (LxWxHmm)
부품 번호		칩			Iv @ IF = 10mA		Iv @ IF = 10mA
CC	캘리포니아 주	자료	색깔	WLD	하나의 세그먼트		하나의 십진수
CC	캘리포니아 주	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD5321AR	LD5321BR	GaAlAs	슈퍼 레드	640	8	10	8	10
LD5321AD	LD5321BD	GaAlAs	하이 레드	640	18	25	18	25
LD5321AE	LD5321BE	GaAsP	주황색	625	7	9	7	9
LD5321AY	LD5321BY	GaAsP	노랑	588	8	10	8	10
LD5321AG	LD5321BG	갭	녹색	568	7	9	7	9
LD5321AUR	LD5321BUR	AlGaInP	울트라 레드	640	30	45	30	45
LD5321AUO	LD5321BUO	AlGaInP	울트라 오렌지	625	45	60	45	60
LD5321AUA	LD5321BUA	AlGaInP	울트라 앰버	65	30	45	30	45
LD5321AUY	LD5321BUY	AlGaInP	울트라 옐로우	595	30	45	30	45
LD5321AUG	LD5321BUG	AlGaInP	울트라 그린	573	30	45	30	45
LD5321APG	LD5321BPG	InGaN	순수한 녹색	525	120	300	120	300
LD5321AUB	LD5321BUB	InGaN	울트라 블루	470	30	45	30	45
LD5321AUW	LD5321BUW	SMD	울트라 화이트	\	100	120	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[삼]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[삼]
슈퍼 레드	Per Seg.	1.8	2.2	30	60	25	100
슈퍼 레드	십진수 당	1.8	2.2	30	60	25	100
하이 레드	Per Seg.	1.8	2.2	30	60	25	100
하이 레드	십진수 당	1.8	2.2	30	60	25	100
주황색	Per Seg.	2.1	2.5	30	80	30	100
주황색	십진수 당	2.1	2.5	30	80	30	100
노랑	Per Seg.	2.1	2.5	30	80	30	100
노랑	십진수 당	2.1	2.5	30	80	30	100
녹색	Per Seg.	2.2	2.5	30	80	30	100
녹색	십진수 당	2.2	2.5	30	80	30	100
울트라 레드	Per Seg.	1.9	2.6	30	60	30	100
울트라 레드	십진수 당	1.9	2.6	30	60	30	100
울트라 오렌지	Per Seg.	2	2.6	30	65	30	100
울트라 오렌지	십진수 당	2	2.6	30	65	30	100
울트라 앰버	Per Seg.	2	2.6	30	65	30	100
울트라 앰버	십진수 당	2	2.6	30	65	30	100
울트라 옐로우	Per Seg.	2	2.6	30	65	30	100
울트라 옐로우	십진수 당	2	2.6	30	65	30	100
울트라 그린	Per Seg.	2.1	2.6	30	75	30	100
울트라 그린	십진수 당	2.1	2.6	30	75	30	100
순수한 녹색	Per Seg.	3.5	4	30	110	30	100
순수한 녹색	십진수 당	3.5	4	30	110	30	100
울트라 블루	Per Seg.	3.5	4	30	120	30	100
울트라 블루	십진수 당	3.5	4	30	120	30	100
울트라 화이트	Per Seg.	3.5	4	30	120	30	100
울트라 화이트	십진수 당	3.5	4	30	120	30	100

노트:

Ta = 25 ℃에서,

2. CC = 공통 음극; CA = 공통 애노드

3. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
