2 인치 (50.8 mm) 16 세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD20011A / B 시리즈
최소 주문：
1000 개

핀 5 및 14는 공통 핀입니다. 정적 내부 회로 PCB; 2 인치 단일 자리 16 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 50.8 mm (2 인치) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

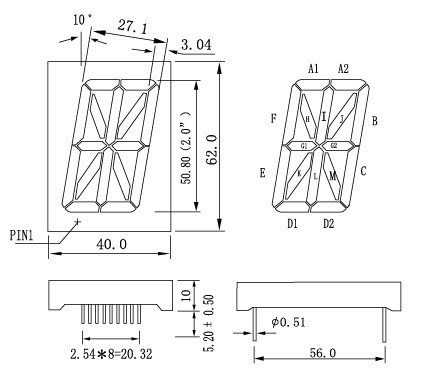

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+ 다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 16 세그먼트 LED 디스플레이, 디지트 높이 : 50.80mm (2.00 인치), 외형 치수 : 40.00x62.00x10.00mm (LxWxHmm)
부품 번호		칩			나는_V@나는_에프= 20mA		나는_V@나는_에프= 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		원세그 디 G
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD20011AR	LD20011BR	GaAlAs	슈퍼 레드	640	24	30	12	15
LD20011AD	LD20011BD	GaAlAs	하이 레드	640	54	75	27	37.5
LD20011AO	LD20011BO	GaAsP	주황색	625	21	27	10.5	13.5
LD20011AY	LD20011BY	GaAsP	노랑	588	24	30	12	15
LD20011AG	LD20011BG	갭	녹색	568	21	27	10.5	13.5
LD20011AUR	LD20011BUR	AlGaInP	울트라 레드	640	90	135	45	67.5
LD20011AUO	LD20011BUO	AlGaInP	울트라 오렌지	625	135	180	67.5	90
LD20011AUA	LD20011BUA	AlGaInP	울트라 앰버	605	90	135	45	67.5
LD20011AUY	LD20011BUY	AlGaInP	울트라 옐로우	595	90	135	45	67.5
LD20011AUG	LD20011BUG	AlGaInP	울트라 그린	573	90	135	45	67.5
LD20011APG	LD20011BPG	InGaN	순수한 녹색	525	360	900	180	450
LD20011AUB	LD20011BUB	InGaN	울트라 블루	470	90	135	45	67.5
LD20011AUW	LD20011BUW	SMD	울트라 화이트	\	300	360	150	180
단위:	\	\	\	nm	mcd	mcd	mcd	mcd
