LD10018BUA
LITEKEY
8531200000
1.0 인치 황색 영숫자 LED 디스플레이(LD10018BUA)

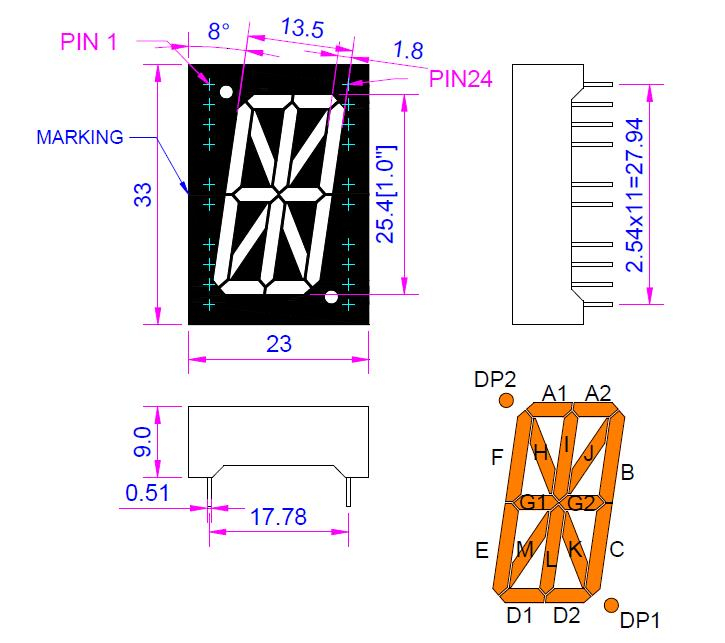

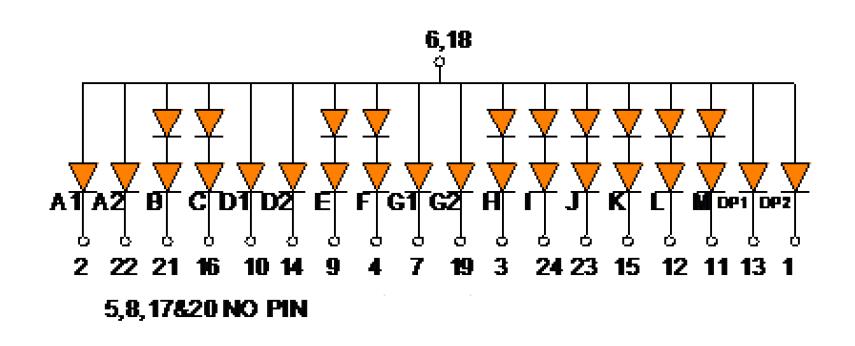

1. 외부 치수 및 내부 회로도
노트:
별도의 표시가없는 한 모든 치수는 밀리미터 (인치)입니다. 공차는 0.25mm (0.010)입니다.
2. 캐릭터
캐릭터 |
칩 재질 : AlGaInP 주황색 LED 칩 |
삼.절대 최대 등급 (Ta = 25℃)
매개 변수 | 상징 | 최대 등급 | UNIT |
전력 소모 | PD | 78 | mW |
피크 순방향 전류 (1/10 듀티 사이클, 0.1ms 펄스 폭) | I피크 | 90 | 엄마 |
직류 순방향 전류 | IF | 30 | 엄마 |
역 전압 | VR | 5 | V |
정전기 방전 | ESD | 1000 | V |
작동 온도 범위 |
| -40 ° C+ 85 ° C까지 | |
보관 온도 범위 |
| -40 ° C+ 100 ° C까지 | |
4. 전기적 특성 및 절대 최대 정격
매개 변수 | 상징 | MIN | TYP | MAX | UNIT | 테스트 조건 （칩당） |
순방향 전압 | VF | - | 2.0 | 2.6 | V | IF= 20mA |
광도 | IV | 50.0 | 75.0 | - | mcd | IF= 20mA |
최고 방출 파장 | λp | - | 610 | - | nm | IF= 20mA |
지배적 인 방출 파장 | λd | - | 605 | - | nm | IF= 20mA |
스펙트럼 선 좌표 | Δλ | - | 20 | - | nm | IF= 20mA |
역전 류 | IR | - | - | 10 | uA | VR= 5V |
자세한 내용은 당사에 문의하십시오.
