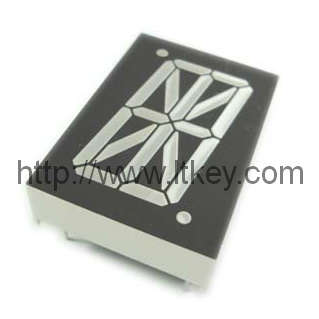

1.00인치 16세그먼트 LED 디스플레이

수량：



귀하의 메시지 바구니에 담기

모델：
LD10013A/B 시리즈
최소 주문：
1000개

핀 6 및 18은 공통 핀입니다. 정적 내부 회로 PCB; 1 인치 단일 자리 16 세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다. 풍모: 1. 25.4mm (1inch) 자릿수 높이 2. 뛰어난 자릿수 모양 3. 넓은 시야각 4. 방출 색상 범위 5. I.C. 호환 가능한 6. 낮은 전력 소비 7. 검은 색 얼굴, 흰색 부분 8. RoHS 준수

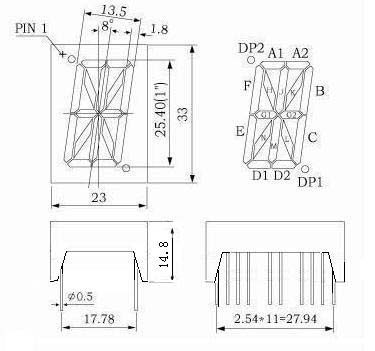

패키지 크기 및 내부 회로 :

노트:

1. 모든 치수는 밀리미터 (인치)로, 공차는+다른 현명하지 않은 한 0.25mm (0.01inch).

2. 사양은 예고없이 변경 될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.

1 번 테이블:

단일 디지트 16 세그먼트 LED 디스플레이, 디지트 높이 : 25.40mm (1.00 인치), 외형 치수 : 23.00x33.00x14.80mm (LxWxHmm)
부품 번호		칩			나는_V@나는_에프= 20mA		나는_V@나는_에프= 20mA
공유지 음극	공유지 양극	자료	색깔	WLD	원세그		원세그 또는 DP
공유지 음극	공유지 양극	자료	색깔	WLD	최소.	Typ.	최소.	Typ.
LD10013AR	LD10013BR	GaAlAs	슈퍼 레드	640	12	15	8	10
LD10013AD	LD10013BD	GaAlAs	하이 레드	640	27	37.5	18	25
LD10013AO	LD10013BO	GaAsP	주황색	625	10.5	13.5	7	9
LD10013AY	LD10013BY	GaAsP	노랑	588	12	15	8	10
LD10013AG	LD10013BG	갭	녹색	568	10.5	13.5	7	9
LD10013AUR	LD10013BUR	AlGaInP	울트라 레드	640	45	67.5	30	45
LD10013AUO	LD10013BUO	AlGaInP	울트라 오렌지	625	67.5	90	45	60
LD10013AUA	LD10013BUA	AlGaInP	울트라 앰버	605	45	67.5	30	45
LD10013AUY	LD10013BUY	AlGaInP	울트라 옐로우	595	45	67.5	30	45
LD10013AUG	LD10013BUG	AlGaInP	울트라 그린	573	45	67.5	30	45
LD10013APG	LD10013BPG	InGaN	순수한 녹색	525	180	450	120	300
LD10013AUB	LD10013BUB	InGaN	울트라 블루	470	45	67.5	30	45
LD10013AUW	LD10013BUW	SMD	울트라 화이트	\	150	180	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표 2 :

색깔		전기적 광학 특성^[1]			절대 최대 정격^[1]
		순방향 전압 @ IF = 20mA		역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
		Typ.	맥스.	역 흐름 VR = 5V	전력 소모	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	Per Seg.	1.8	2.2	50	120	50	200
슈퍼 레드	Per Seg A D G 또는 DP	1.8	2.2	30	60	25	100
하이 레드	Per Seg.	1.8	2.2	51	120	50	200
하이 레드	Per Seg A D G 또는 DP	1.8	2.2	30	60	25	100
주황색	Per Seg.	2.1	2.5	52	160	60	200
주황색	Per Seg A D G 또는 DP	2.1	2.5	30	80	30	100
노랑	Per Seg.	2.1	2.5	53	160	60	200
노랑	Per Seg A D G 또는 DP	2.1	2.5	30	80	30	100
녹색	Per Seg.	2.2	2.5	54	160	60	200
녹색	Per Seg A D G 또는 DP	2.2	2.5	30	80	30	100
울트라 레드	Per Seg.	1.9	2.6	55	120	60	200
울트라 레드	Per Seg A D G 또는 DP	1.9	2.6	30	60	30	100
울트라 오렌지	Per Seg.	2	2.6	56	130	60	200
울트라 오렌지	Per Seg A D G 또는 DP	2	2.6	30	65	30	100
울트라 앰버	Per Seg.	2	2.6	57	130	60	200
울트라 앰버	Per Seg A D G 또는 DP	2	2.6	30	65	30	100
울트라 옐로우	Per Seg.	2	2.6	58	130	60	200
울트라 옐로우	Per Seg A D G 또는 DP	2	2.6	30	65	30	100
울트라 그린	Per Seg.	2.1	2.6	59	150	60	200
울트라 그린	Per Seg A D G 또는 DP	2.1	2.6	30	75	30	100
순수한 녹색	Per Seg.	3.5	4	60	220	60	200
순수한 녹색	Per Seg A D G 또는 DP	3.5	4	30	110	30	100
울트라 블루	Per Seg.	3.5	4	61	240	60	200
울트라 블루	Per Seg A D G 또는 DP	3.5	4	30	120	30	100
울트라 화이트	Per Seg.	3.5	4	62	240	60	200
울트라 화이트	Per Seg A D G 또는 DP	3.5	4	30	120	30	100
단위:	\	V	V	너	mW	엄마	엄마

참고 사항 : 1. Ta = 25 deg. 2. 1/10 듀티 사이클, 0.1ms 펄스에서 피크 순방향 전류
