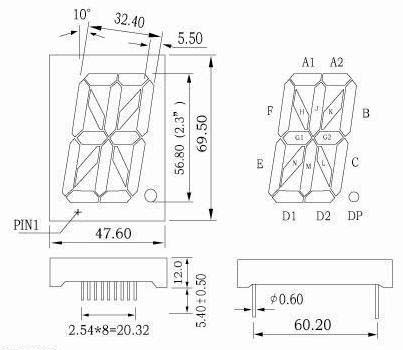

패키지 크기 및 내부 회로 :
노트:
1. 모든 치수는 밀리미터 (인치)로, 공차는+다른 현명하지 않은 한 0.25mm (0.01inch).
2. 사양은 예고없이 변경 될 수 있습니다.
3. 반사경과 PCB 사이의 간격은 0.25mm를 초과하지 않아야한다.
1 번 테이블:

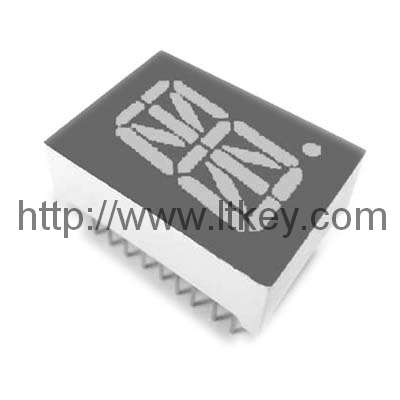

| 단일 디지트 16 세그먼트 LED 디스플레이, 디지트 높이 : 25.40mm (1.00 인치), 외형 치수 : 23.00x33.00x9.00mm (LxWxHmm) |
| 부품 번호 | 칩 | 나는V@나는에프= 20mA | 나는V@나는에프= 20mA |
| 공유지 음극 | 공유지 양극 | 자료 | 색깔 | WLD | 원세그 | 원세그 또는 DP |
| 최소. | Typ. | 최소. | Typ. |
| LD23013AR | LD23013BR | GaAlAs | 슈퍼 레드 | 640 | 12 | 15 | 8 | 10 |
| LD23013AD | LD23013BD | GaAlAs | 하이 레드 | 640 | 27 | 37.5 | 18 | 25 |
| LD23013AO | LD23013BO | GaAsP | 주황색 | 625 | 10.5 | 13.5 | 7 | 9 |
| LD23013AY | LD23013BY | GaAsP | 노랑 | 588 | 12 | 15 | 8 | 10 |
| LD23013AG | LD23013BG | 갭 | 녹색 | 568 | 10.5 | 13.5 | 7 | 9 |
| LD23013AUR | LD23013BUR | AlGaInP | 울트라 레드 | 640 | 45 | 67.5 | 30 | 45 |
| LD23013AUO | LD23013BUO | AlGaInP | 울트라 오렌지 | 625 | 67.5 | 90 | 45 | 60 |
| LD23013AUA | LD23013BUA | AlGaInP | 울트라 앰버 | 605 | 45 | 67.5 | 30 | 45 |
| LD23013AUY | LD23013BUY | AlGaInP | 울트라 옐로우 | 595 | 45 | 67.5 | 30 | 45 |
| LD23013AUG | LD23013BUG | AlGaInP | 울트라 그린 | 573 | 45 | 67.5 | 30 | 45 |
| LD23013APG | LD23013BPG | InGaN | 순수한 녹색 | 525 | 180 | 450 | 120 | 300 |
| LD23013AUB | LD23013BUB | InGaN | 울트라 블루 | 470 | 45 | 67.5 | 30 | 45 |
| LD23013AUW | LD23013BUW | SMD | 울트라 화이트 | \ | 150 | 180 | 100 | 120 |
| 단위: | \ | \ | \ | nm | mcd | mcd | mcd | mcd |
