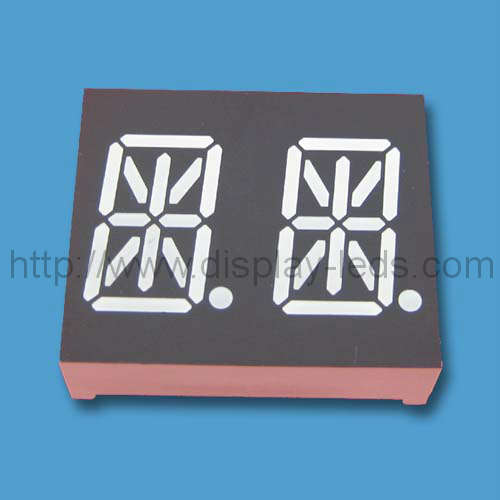

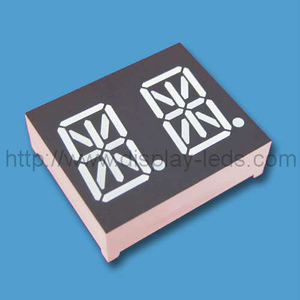

0.54인치 듀얼 디지트 14세그먼트 디스플레이

가용성 상태:

수량：



귀하의 메시지 바구니에 담기

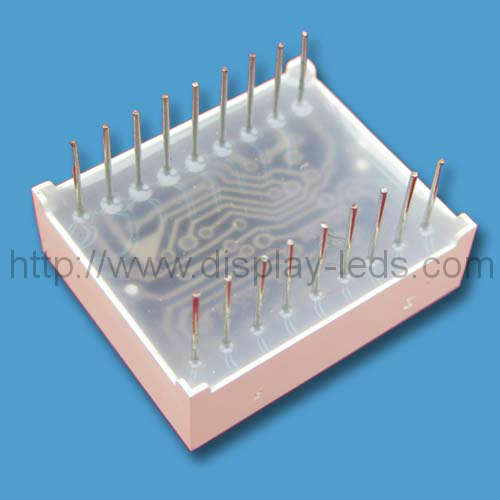

핀 5, 8, 10, 15는 공통 핀입니다. 다중 내부 회로 PCB; 0.54인치 이중 숫자 7세그먼트 LED 디스플레이; CA 및 CC 버전을 모두 사용할 수 있습니다.
특징:
1. 13.8mm(0.54인치) 자리 높이
2. 우수한 자릿수 외관
3. 넓은 시야각
4. 발광색의 범위
5. IC 호환
6. 낮은 전력 소비
7. 검은 얼굴, 흰색 부분
8. RoHS 준수

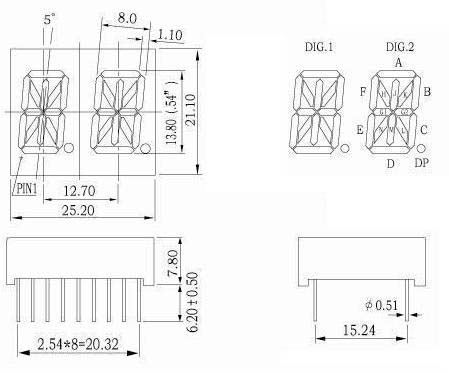

패키지 크기 및 내부 회로:

참고:

1. 모든 치수는 밀리미터(인치) 단위이며, 허용 오차는 + 별도로 언급하지 않는 한 0.25mm(0.01인치)입니다.

2. 사양은 예고 없이 변경될 수 있습니다.

3. 반사경과 PCB 사이의 간격은 0.25mm를 초과해서는 안 됩니다.

표1：

듀얼 디지트 14 세그먼트 LED 디스플레이, 디지트 높이: 13.80mm(0.54인치), 외부 치수: 25.20x21.10x7.80mm (LxWxHmm)
부품 번호		칩			Iv@IF=20mA		Iv@IF=20mA
흔한 음극	흔한 양극	재료	색상	월드	원세그		DP 1개
흔한 음극	흔한 양극	재료	색상	월드	최소	유형	최소	유형
LD5321CR	LD5321DR	GaAlAs	슈퍼 레드	640	8	10	8	10
LD5321CD	LD5321DD	GaAlAs	하이레드	640	18	25	18	25
LD5321CO	LD5321DO	GaAsP	주황색	625	7	9	7	9
LD5321CY	LD5321DY	GaAsP	노란색	588	8	10	8	10
LD5321CG	LD5321DG	갭	녹색	568	7	9	7	9
LD5321CUR	LD5321DUR	AlGaInP	울트라 레드	640	30	45	30	45
LD5321CUO	LD5321듀오	AlGaInP	울트라 오렌지	625	45	60	45	60
LD5321CUA	LD5321DUA	AlGaInP	울트라 앰버	65	30	45	30	45
LD5321CUY	LD5321DUY	AlGaInP	울트라 옐로우	595	30	45	30	45
LD5321CUG	LD5321DUG	AlGaInP	울트라 그린	573	30	45	30	45
LD5321CPG	LD5321DPG	인가엔	퓨어 그린	525	120	300	120	300
LD5321CUB	LD5321DUB	인가엔	울트라 블루	470	30	45	30	45
LD5321CUW	LD5321DUW	인가엔	울트라 화이트	\	100	120	100	120
단위:	\	\	\	nm	mcd	mcd	mcd	mcd

표2:

색상		전기적 광학적 특성^[1]			절대 최대 등급^[1]
		순방향 전압 @ IF=20mA		뒤집다 현재의 VR=5V	전력 소비	DC 순방향 전류	피크 순방향 전류^[2]
		유형	최대.	뒤집다 현재의 VR=5V	전력 소비	DC 순방향 전류	피크 순방향 전류^[2]
슈퍼 레드	세그먼트별로	1.8	2.2	30	60	25	100
슈퍼 레드	DP당	1.8	2.2	30	60	25	100
하이레드	세그먼트별로	1.8	2.2	30	60	25	100
하이레드	DP당	1.8	2.2	30	60	25	100
주황색	세그먼트별로	2.1	2.5	30	80	30	100
주황색	DP당	2.1	2.5	30	80	30	100
노란색	세그먼트별로	2.1	2.5	30	80	30	100
노란색	DP당	2.1	2.5	30	80	30	100
녹색	세그먼트별로	2.2	2.5	30	80	30	100
녹색	DP당	2.2	2.5	30	80	30	100
울트라 레드	세그먼트별로	1.9	2.6	30	60	30	100
울트라 레드	DP당	1.9	2.6	30	60	30	100
울트라 오렌지	세그먼트별로	2	2.6	30	65	30	100
울트라 오렌지	DP당	2	2.6	30	65	30	100
울트라 앰버	세그먼트별로	2	2.6	30	65	30	100
울트라 앰버	DP당	2	2.6	30	65	30	100
울트라 옐로우	세그먼트별로	2	2.6	30	65	30	100
울트라 옐로우	DP당	2	2.6	30	65	30	100
울트라 그린	세그먼트별로	2.1	2.6	30	75	30	100
울트라 그린	DP당	2.1	2.6	30	75	30	100
퓨어 그린	세그먼트별로	3.5	4	30	110	30	100
퓨어 그린	DP당	3.5	4	30	110	30	100
울트라 블루	세그먼트별로	3.5	4	30	120	30	100
울트라 블루	DP당	3.5	4	30	120	30	100
울트라 화이트	세그먼트별로	3.5	4	30	120	30	100
울트라 화이트	DP당	3.5	4	30	120	30	100
단위:	\	V	V	uA	밀리와트	엄마	엄마

참고:

1. Ta=25°에서.

2. 1/10 듀티 사이클, 0.1ms 펄스에서 최대 순방향 전류
